Gia_lap_sut_ap_ACC

Mình nhận được một đề bài đó là làm “Một bộ giả lập sụt áp, mất nguồn ACC”.

Mô tả như sau tình trạng như sau:

Trên xe ô tô, khi mở khóa ACC —> các thiết bị hoạt động.
Khi đạp thắng và nổ máy —> Nguồn bị sụt áp, thiết bị camera trên xe bị tắt tạm thời (khoảng dưới 2s), và sau đó áp tăng lên đột ngột.

Giải thích kỹ hơn:

• Trên X-Force có một nút Engine, nhấn 1 lần là để bật ACC –> Camera đã có thể start lên, và điện áp của tẩu sạc là điện áp của bình ac-quy (khoảng 12VDC).
• Đạp thắng + nhấn thêm lần nút Engine, đây là cách đề nổ –> Camera tạm thời bị tắt do mất áp, và điện áp của tẩu là khoảng 13.8VDC (do khi nổ máy, ac-quy được sạc lại).

Dựa vào mô tả này, mình đã code lại dựa trên ngôn ngữ Ladder (một ngôn ngữ lập trình cho PLC).

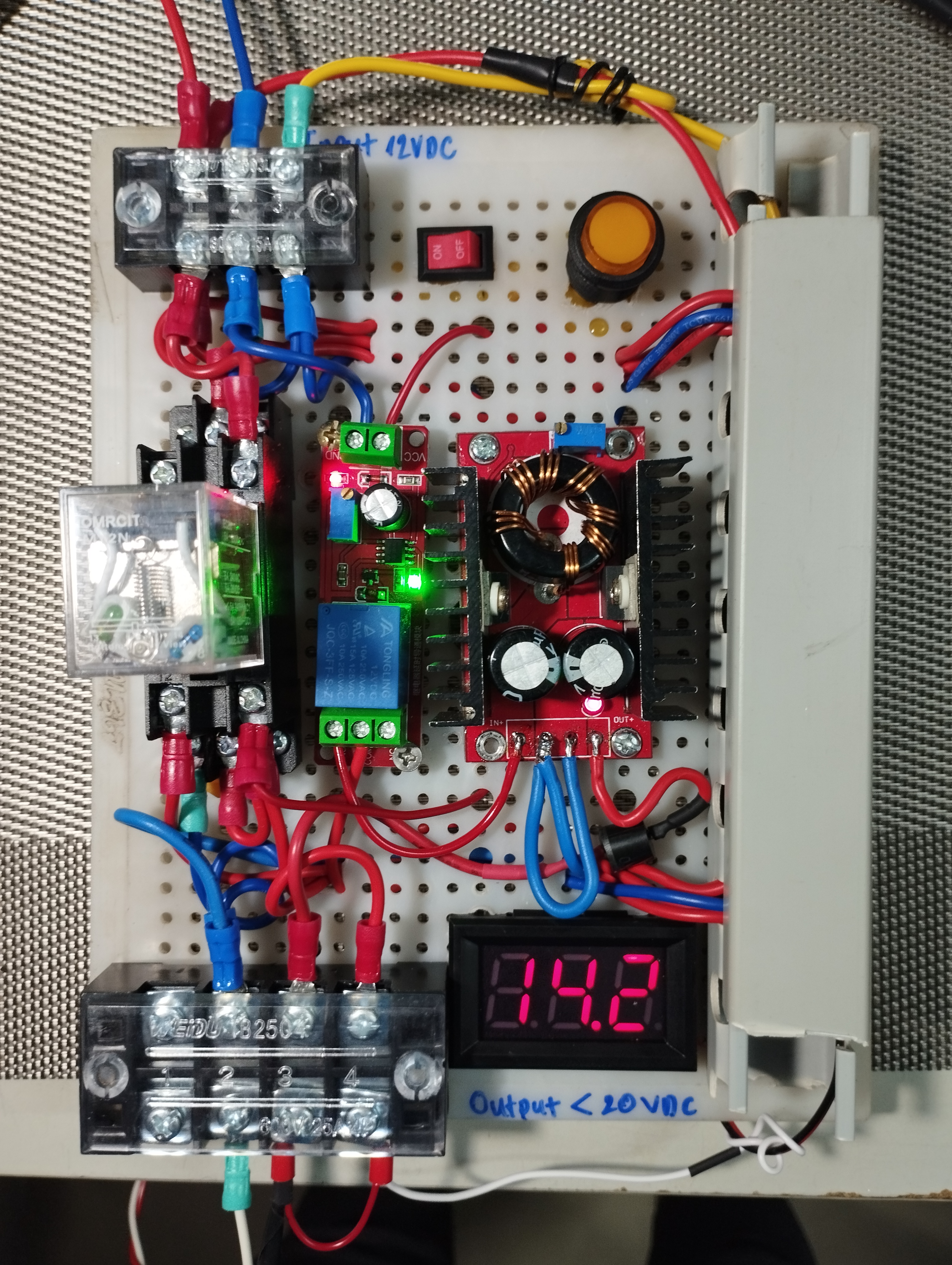

Rồi từ đây, mình mua module cần thiết và bắt đầu lắp ghép mạch trên bảng điện.

Sau khi đã lắp hoàn thiện, mình cho chạy thử. Và đã chạy thành công, giống với nội dung được yêu cầu.

Note lại cách sử dụng:

• Input đầu vào là dùng nguồn 12VDC.
• Nút gạc on/off là biểu thị cho việc nhấn 1 lần nút Engine.
• Nút nhấn nhả là nút biểu thị cho trạng thái đề nổ.

Nguồn video: https://www.facebook.com/share/v/1BJo6tVgVR/
