Acquy_UPS

Mình đang sử dụng bộ UPS này (PRO1201SFC: không có cổng USB).

Bộ lưu điện UPS PROLINK PRO1201SFC (1200VA)

• Thông số:

+ Dung lượng: 1200VA.
+ Kích thước: 320x130x182mm (Dài x rộng x cao).
+ Trọng lượng: 8.2kg.
+ Thông số đầu vào:
       - Điện áp định mức: 200/208/220/230/240 VAC.
       - Dải điện áp vào: 110-300VAC.
       - Tần số định danh: 40 Hz ~ 70 Hz.
+ Thông số đầu ra:
       - Điện áp đầu ra: 200/208/220/230/240 VAC ± 1%.
       - Tần số ở chế độ ắc quy: 50 ± 0.1Hz hoặc 60 ± 0.3Hz.
       - Thời gian chuyển mạch: 2ms.
       - Dạng sóng: sóng sin mô phỏng.
+ Cảnh báo: Âm thanh + màn hình LCD.
+ Form: Tower.
+ Ắc quy/Giao tiếp:
       - Số lượng ắc quy: 2x 12V/8.2Ah.
       - Thời gian sạc (90%): 4-6 tiếng.

• TÍNH NĂNG NỔI BẬT:

+ Super Fast Charging - Công nghệ sạc siêu nhanh.
+ AVR - Công nghệ tự động điều chỉnh dải điện áp đầu vào.
+ Dải điện đầu vào rộng 140-300V.
+ Thời gian chuyển mạch ngắn 2-6ms.
+ Tự động khởi động lại sau khi có điện.
+ Dung lượng ắc quy vượt trội 8.2-10 Ah.
+ Sử dụng bộ vi xử lý mạnh đảm bảo độ tin cậy cao.
+ Đáp ứng: Desktop, Laptop, Workstation, Printer, Fax, Modem.

Tình trạng

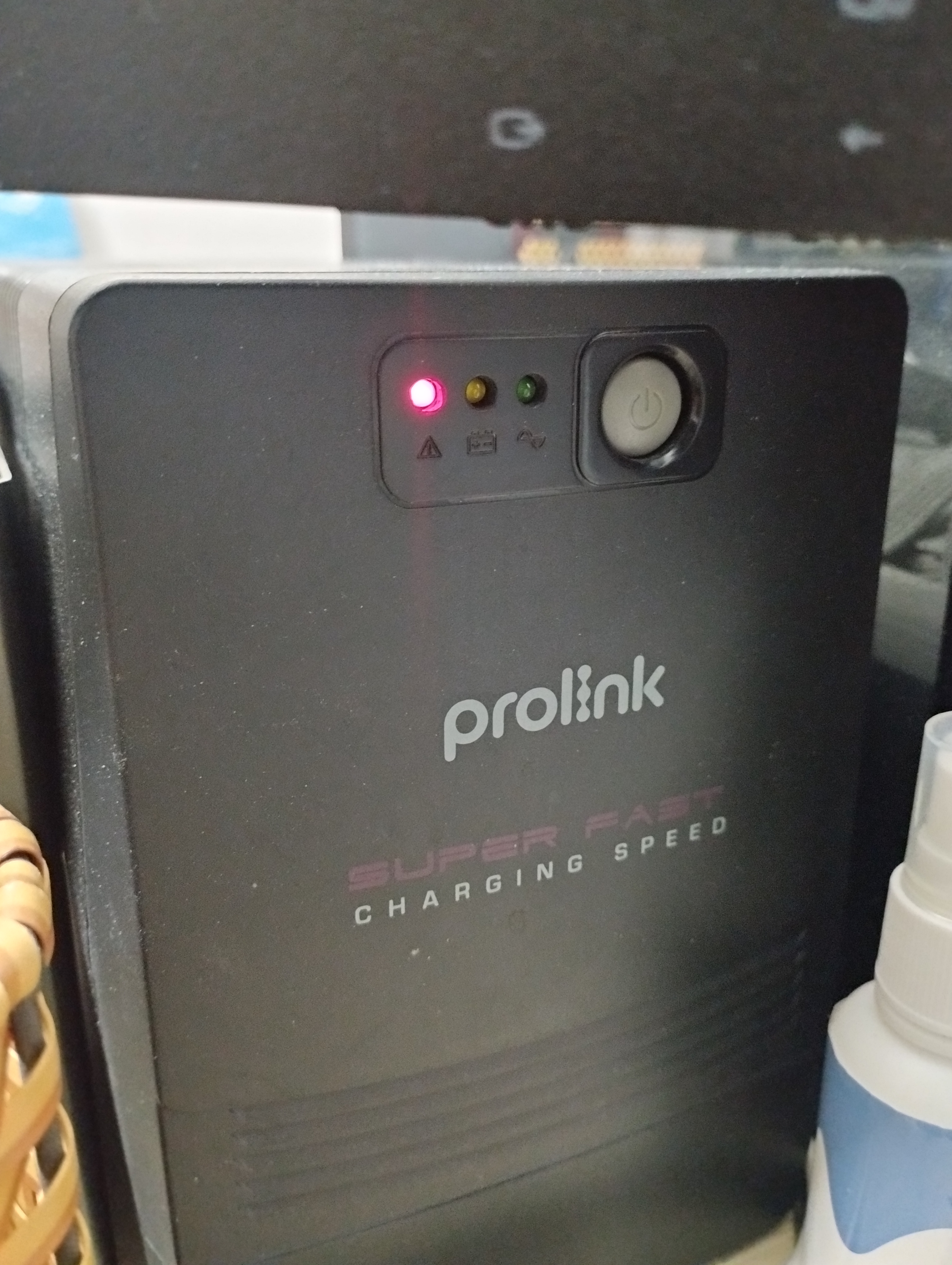

• Dùng cũng một thời gian rồi, bây giờ cái UPS hoạt động không ổn nữa (cúp điện UPS không duy trì được, phát tiếng kêu inh ỏi và hiện led đỏ)

• Lên mạng search thông tin về tình trạng:

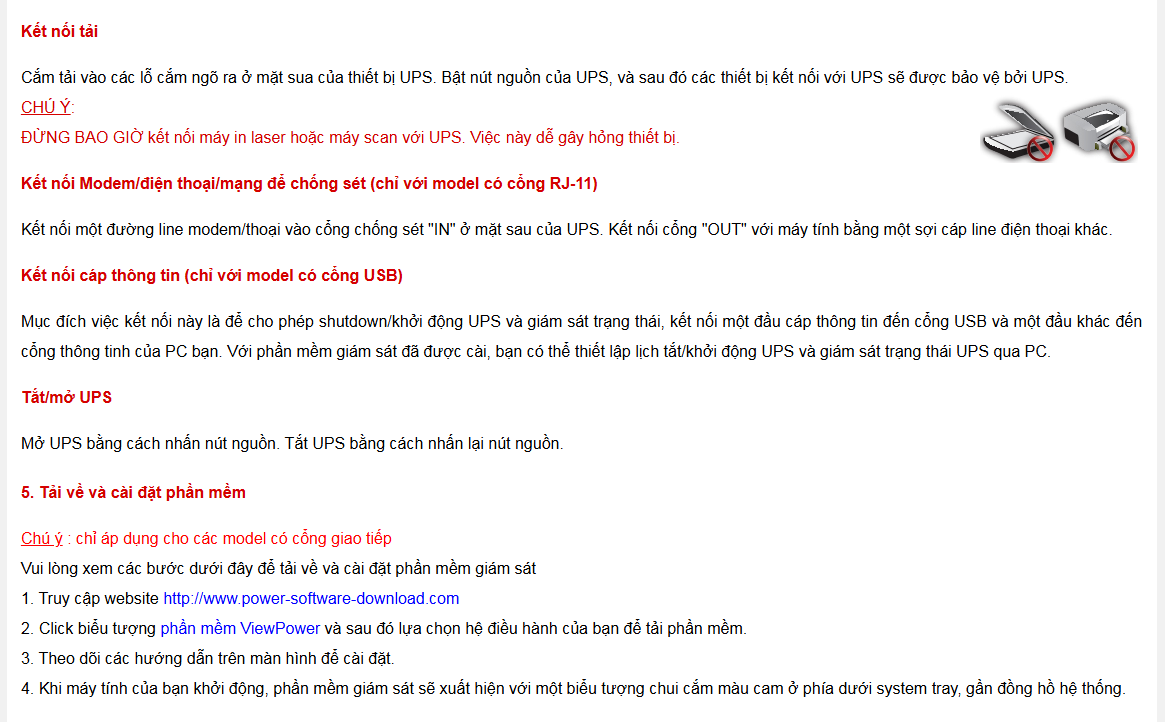

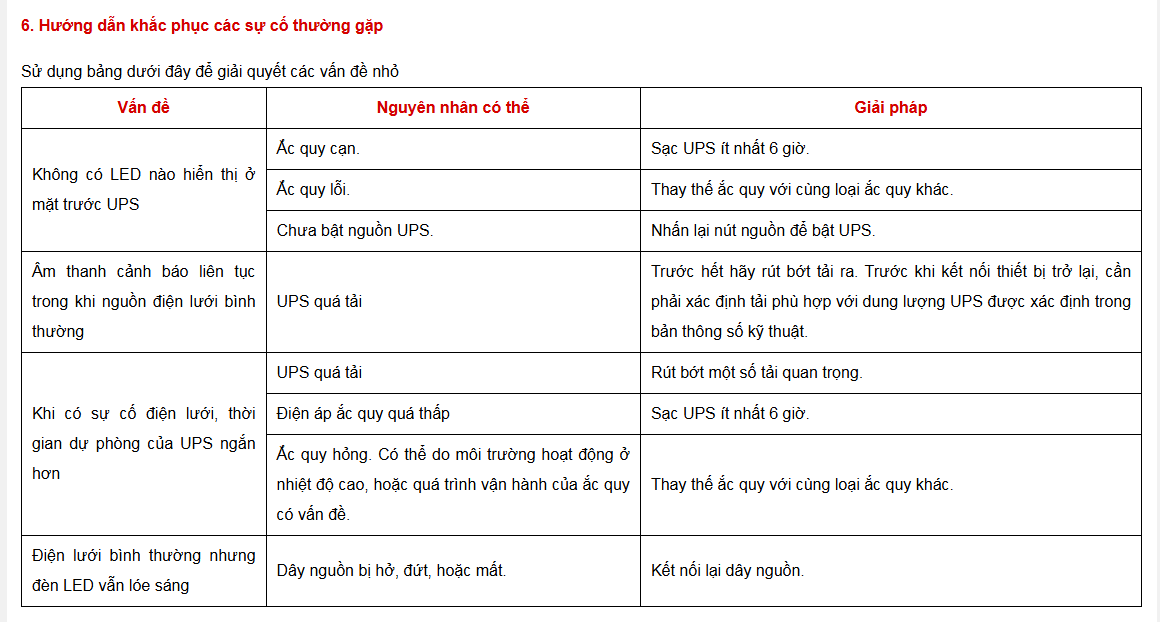

https://upschinhhang.com/tin-tuc/huong-dan-su-dung-bo-luu-dien-prolink-pro1201sfcu-755.html
https://www.youtube.com/shorts/u42ROVGxAnc

Vậy là cũng có chút thông tin, nhưng mình nghiêng về hướng sự cố về acquy

Kiểm tra

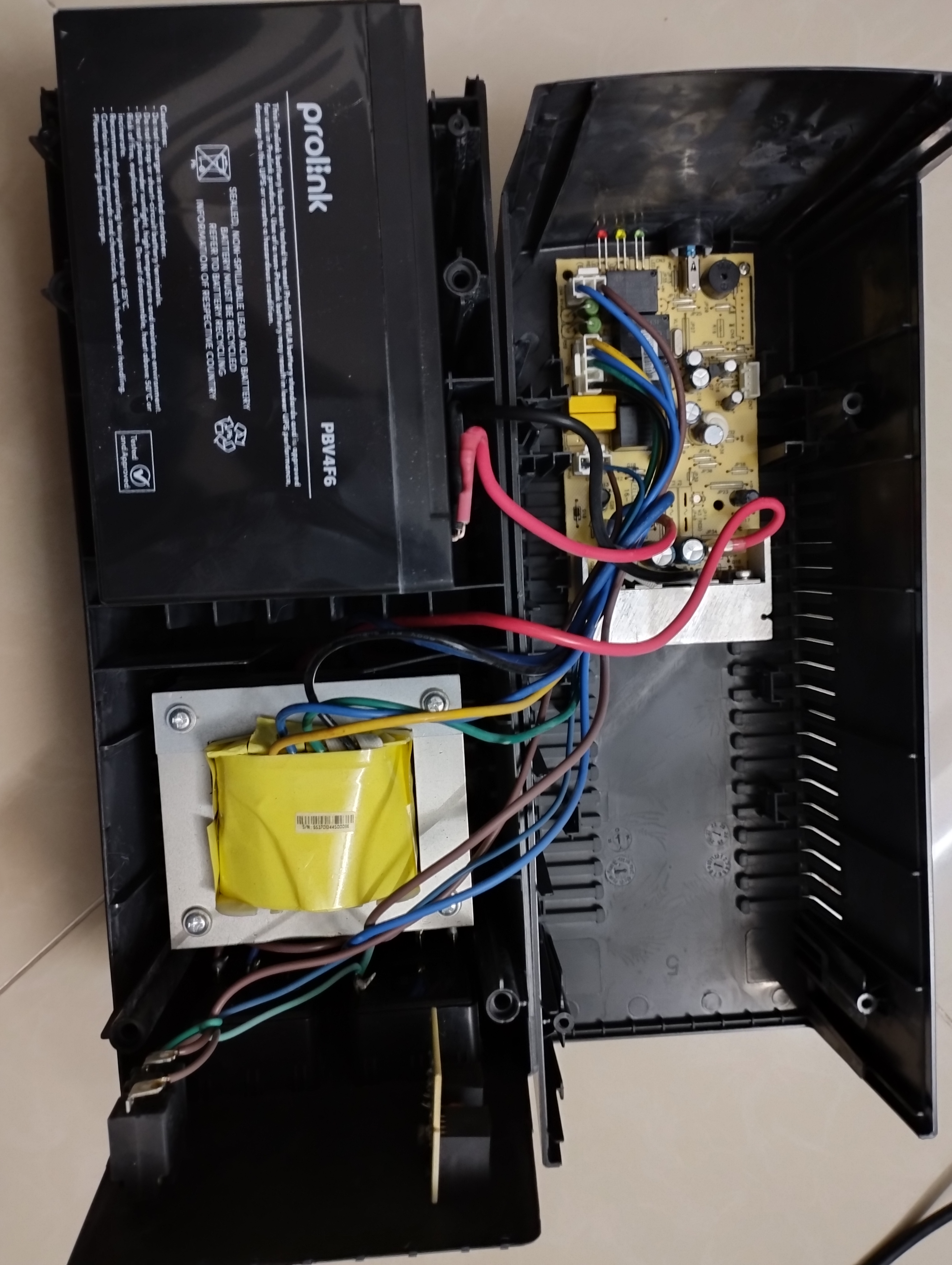

• Tiến hành tháo bộ UPS ra.

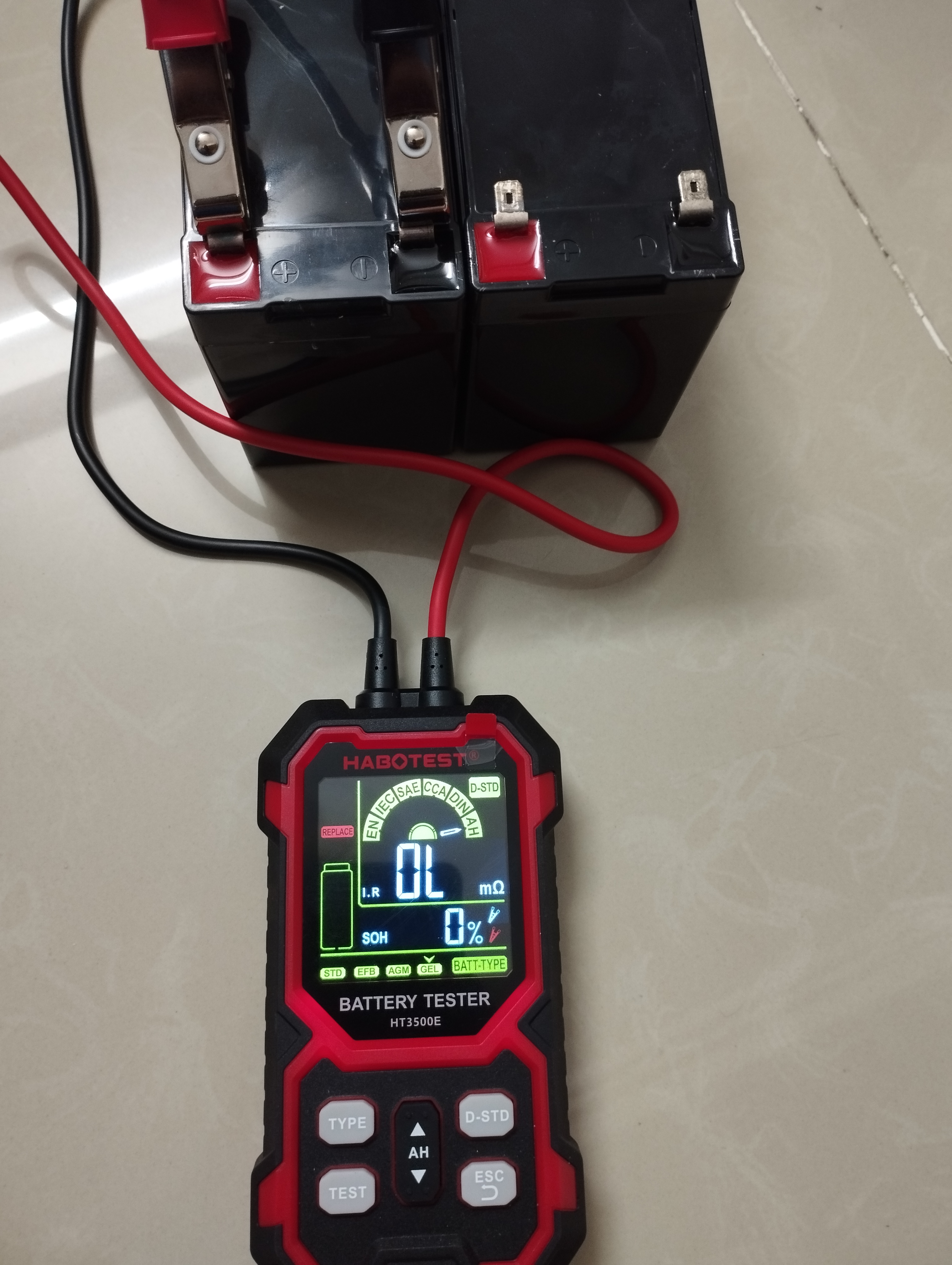

Kiểm tra sức khỏe Acquy

• Mình có công cụ để đo acquy, nhưng cần search thêm về loại acquy mà UPS đang dùng.

Vì Acquy cho UPS sẽ khác với Acquy cho động cơ, nên seting trên máy sẽ khác đôi chút.

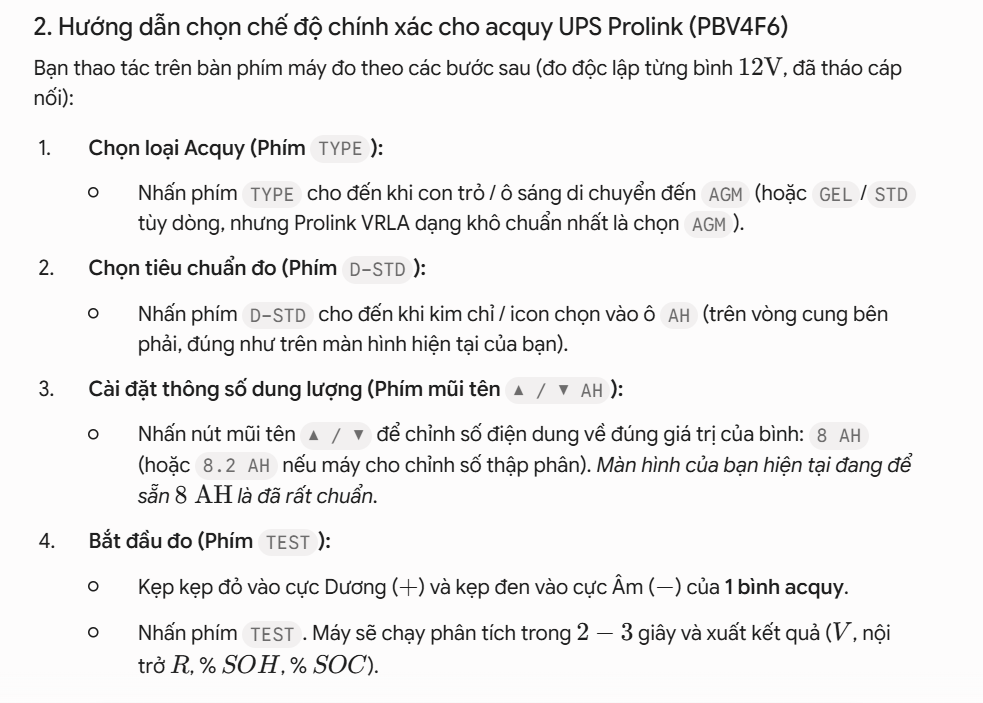

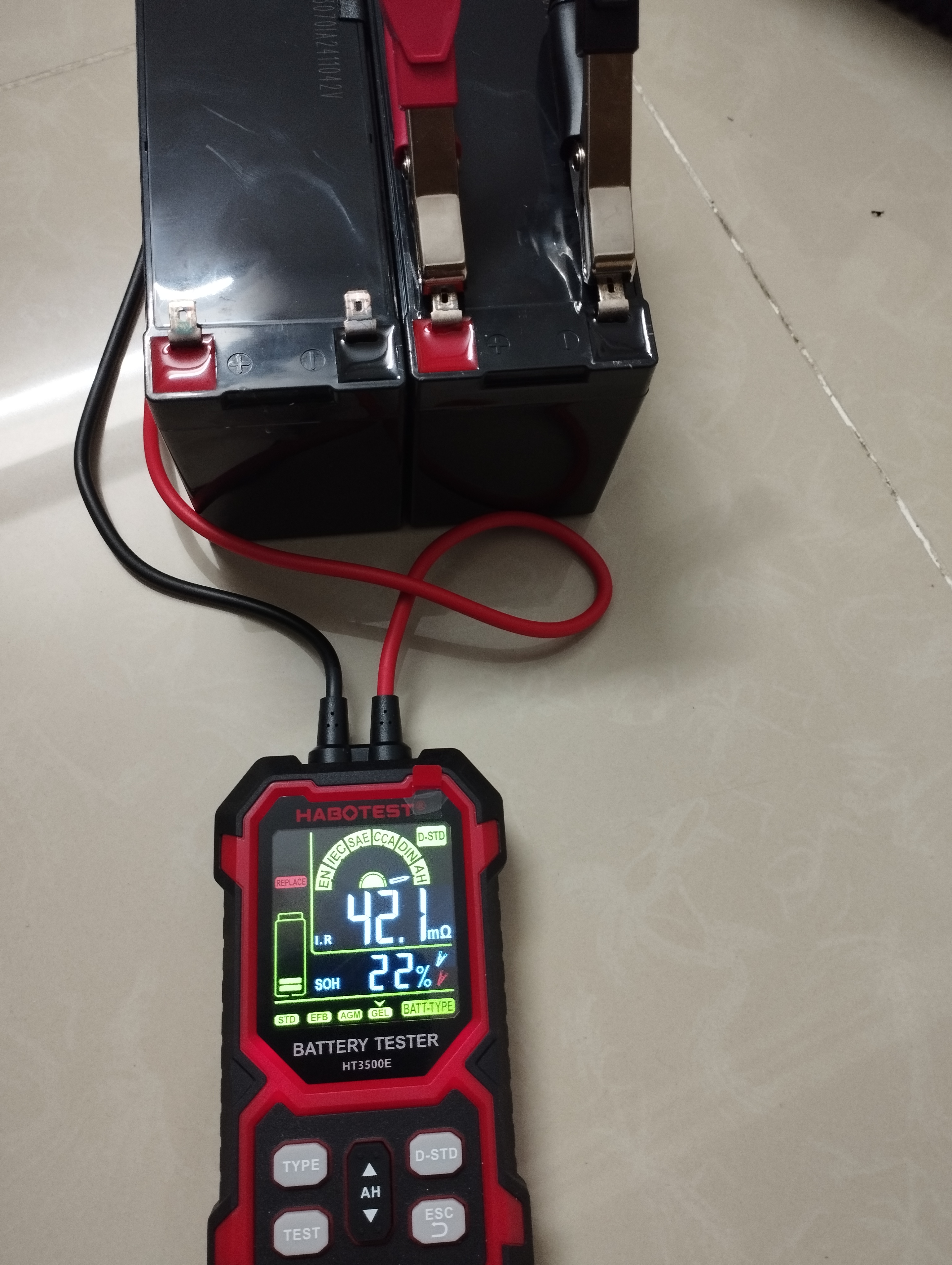

• Vậy là để check cho đúng, thì mình cần thiết lập cho máy là:

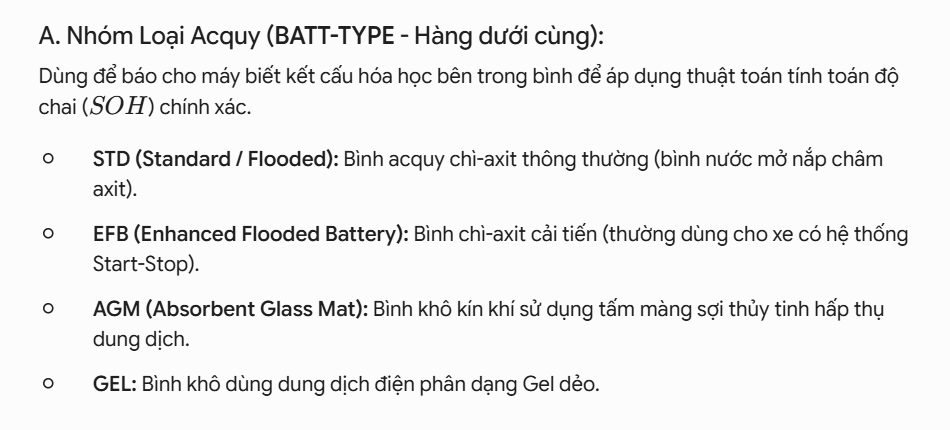

TYPE: chọn AGM (hoặc GEL)

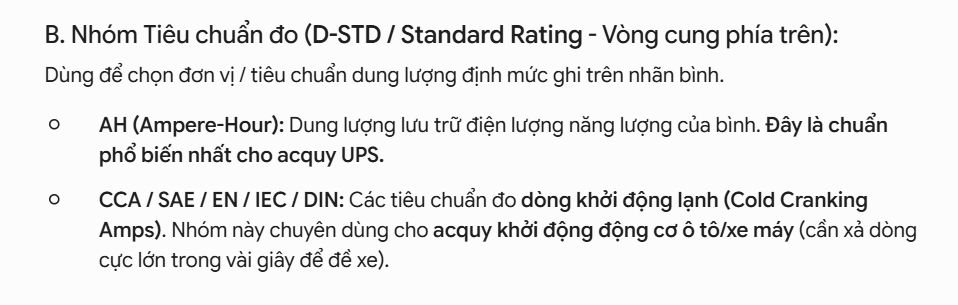

D-STD: Chọn đến dòng AH (Nhập số là 8 AH)
Sau đó nhấn TESST

Vậy là đoán đúng, nguyên nhân là do cái bình Acquy

Thắc mắc

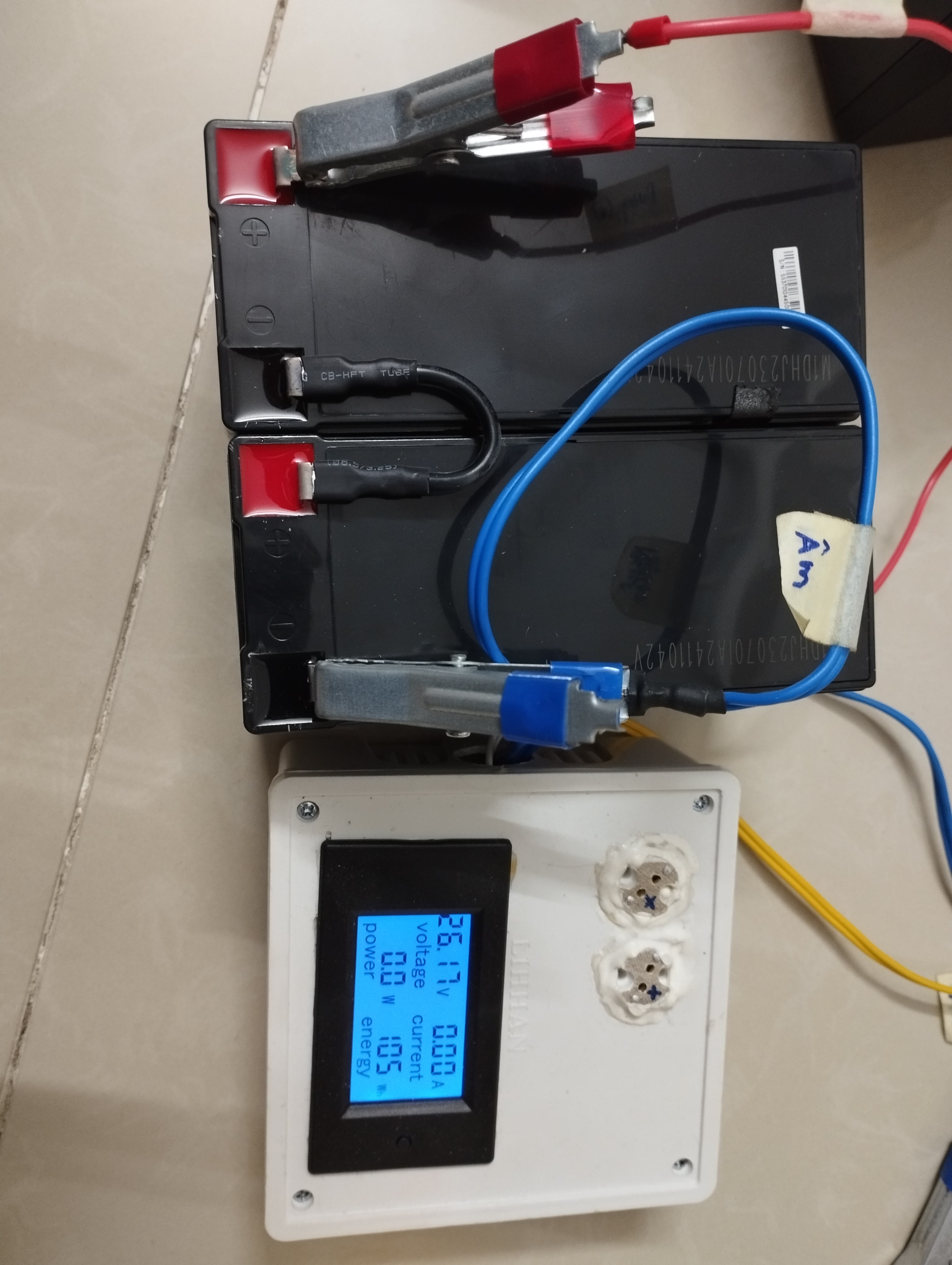

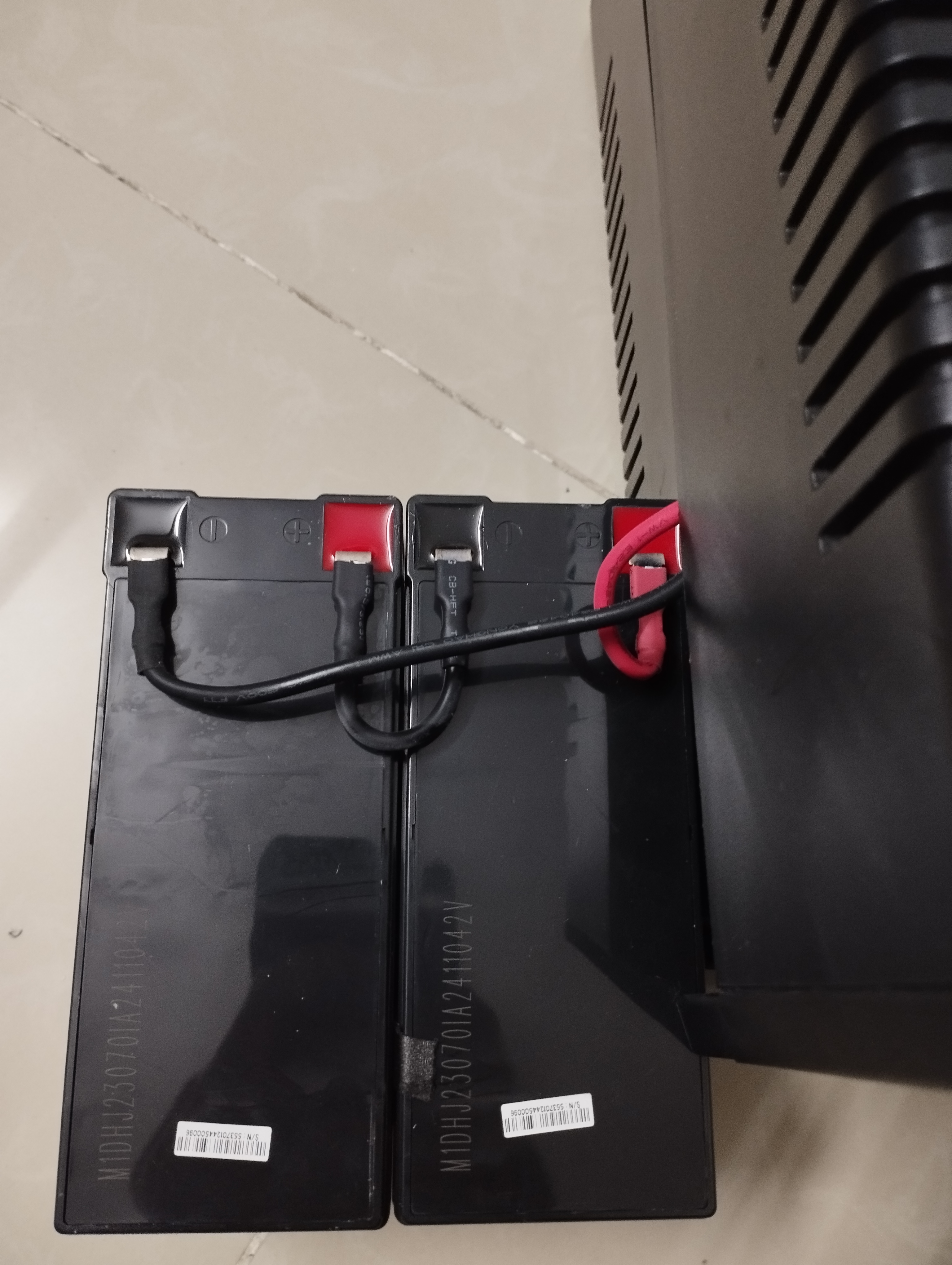

• Nhưng có điều mình thắc mắc là Tại sao bình yếu mà đo nối tiếp 2 bình, vẫn được hơn 24VDC?

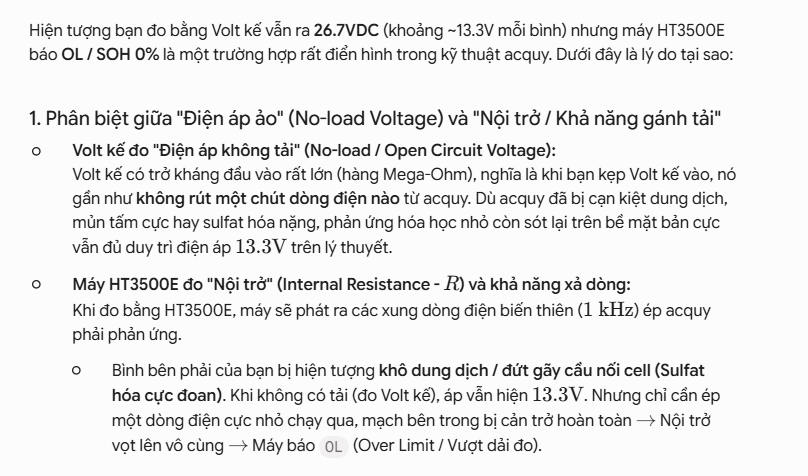

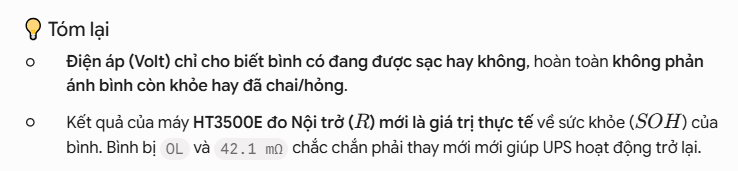

• Nhờ AI giải đáp, và mình có kết quả:

Thay thế Acquy

• Việc lựa chọn acquy, mình cần phải chọn loại dành cho UPS, đúng kích thước và đúng dung lượng.
• Chọn được sản phẩm này:

Bình ắc quy 12VDC - 9AH
Dài x Rộng x Cao x TC: 151 x 66 x 94 x 100

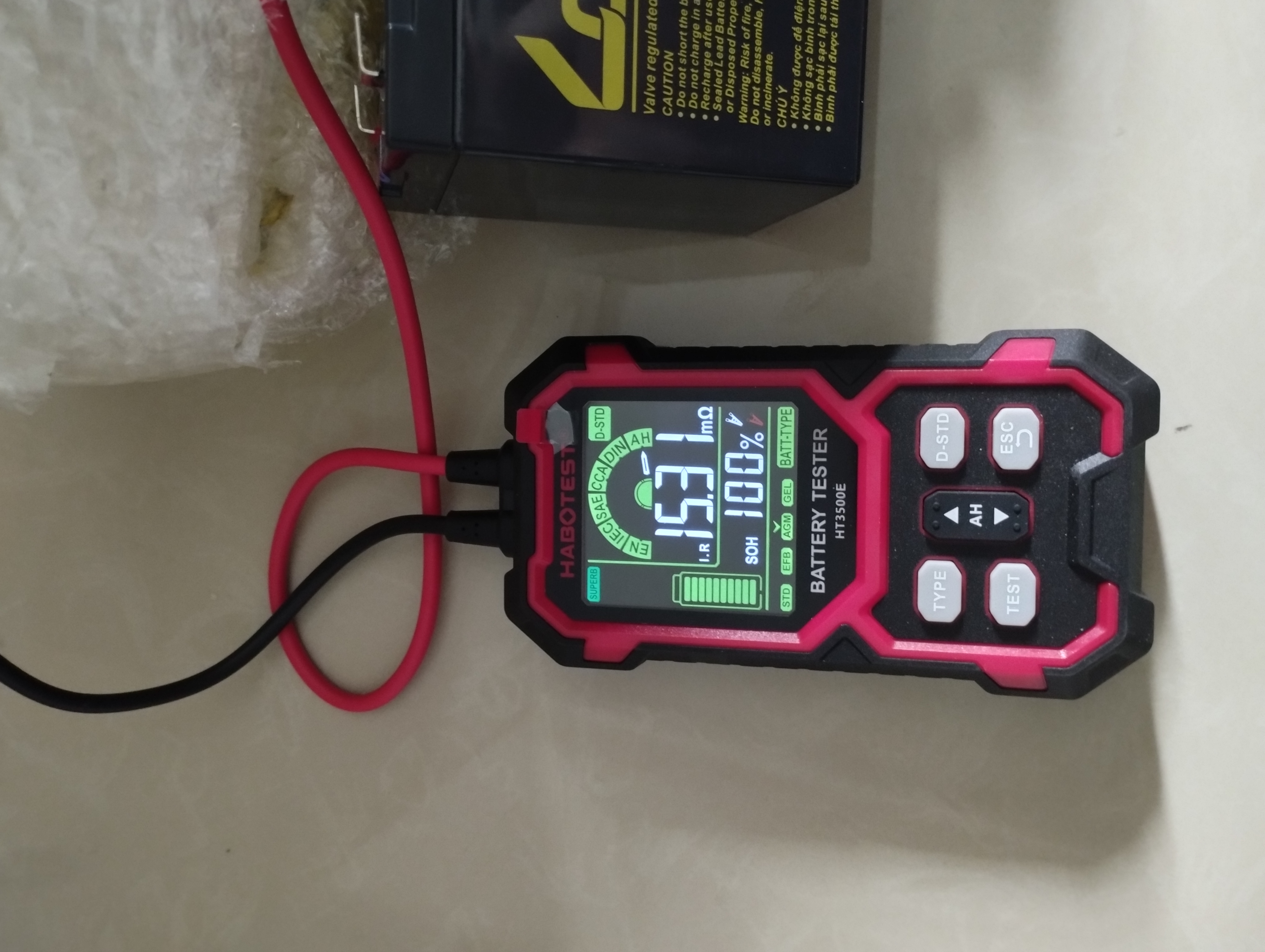

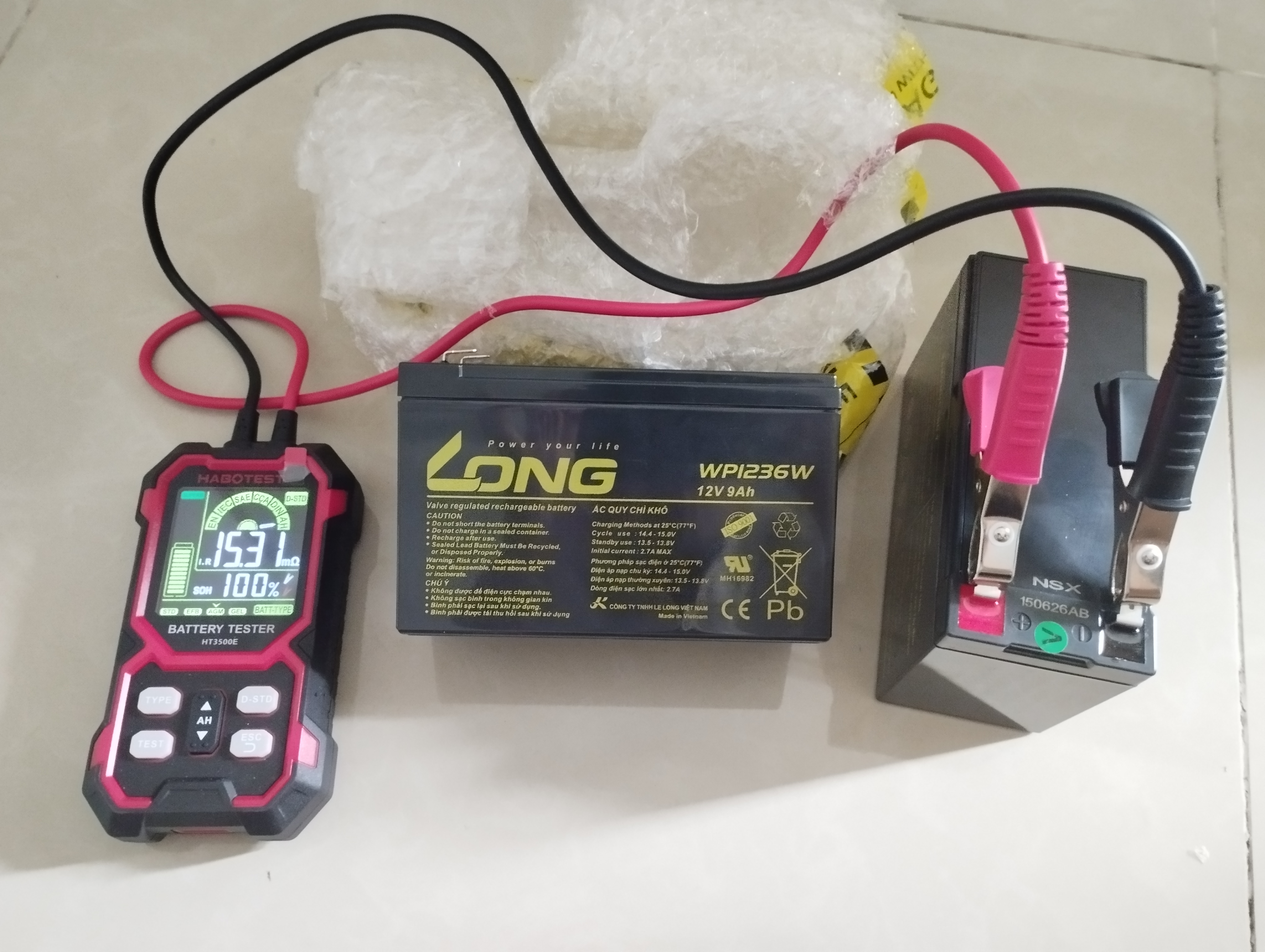

• Đặt hàng, mình tiến hành kiểm tra lại sức khỏe acquy.

• Ổn áp, lắp lại vào UPS. Mỗi thứ đều OK và đã học thêm được một kỹ năng khác. =]]

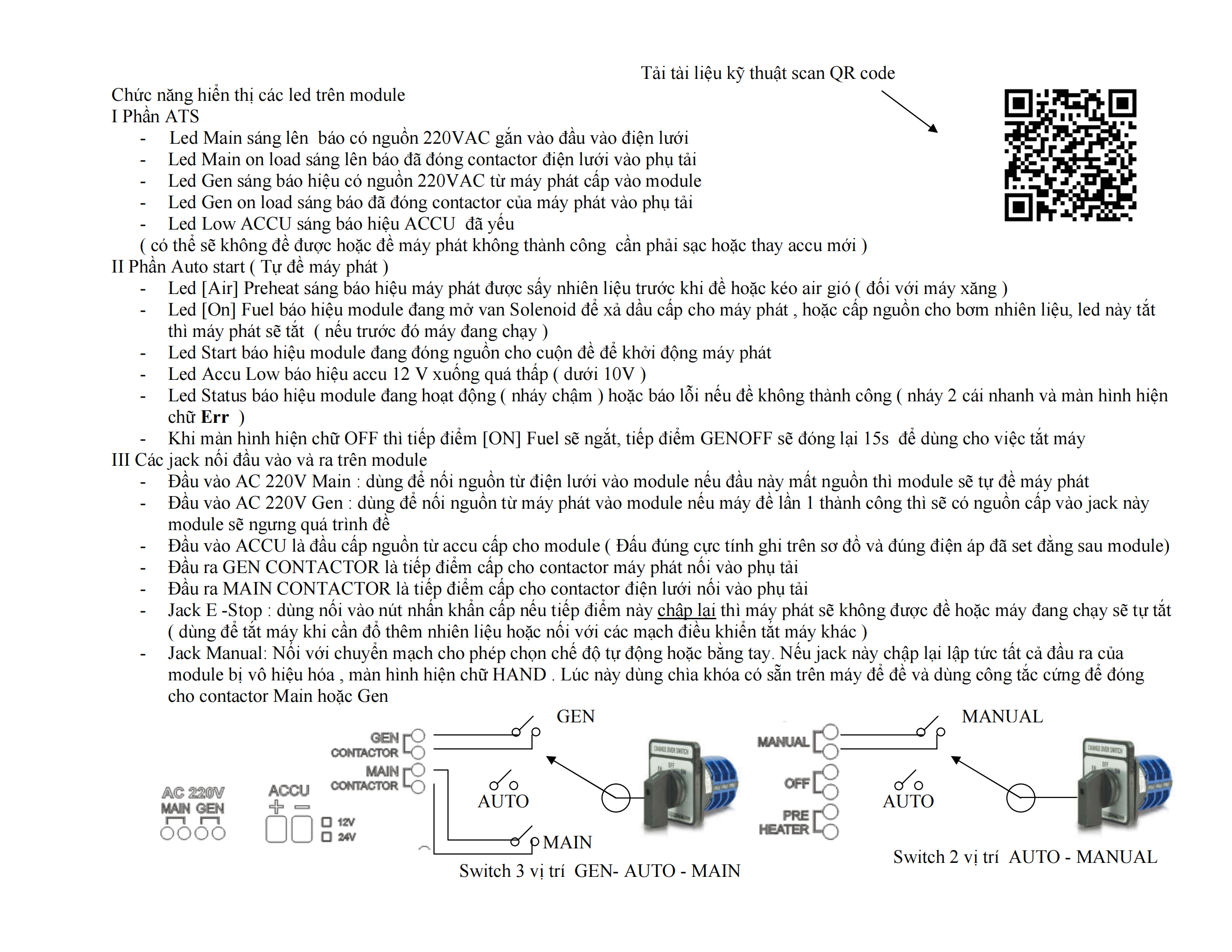

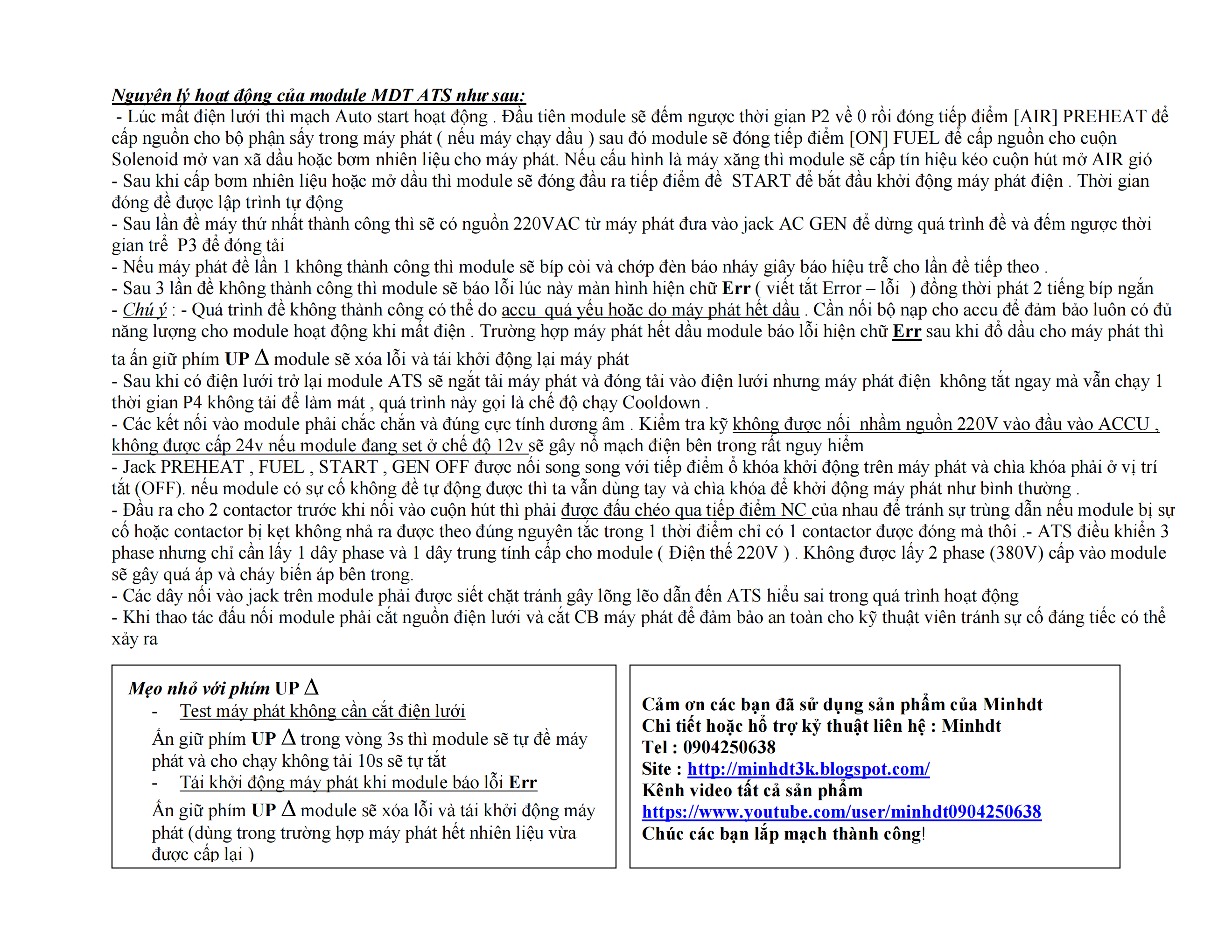

Tham khảo thêm về UPS và ATS

https://atdc.com.vn/giai-phap/giai-phap-du-phong-nguon-dien-trong-data-center-188.html
https://thietbidienkv.vn/ups-bo-luu-dien-la-gi-ats-bo-chuyen-mach-la-gi/
https://munhean.vn/ats-la-gi-tim-hieu-ve-thiet-bi-chuyen-nguon-tu-dong.html

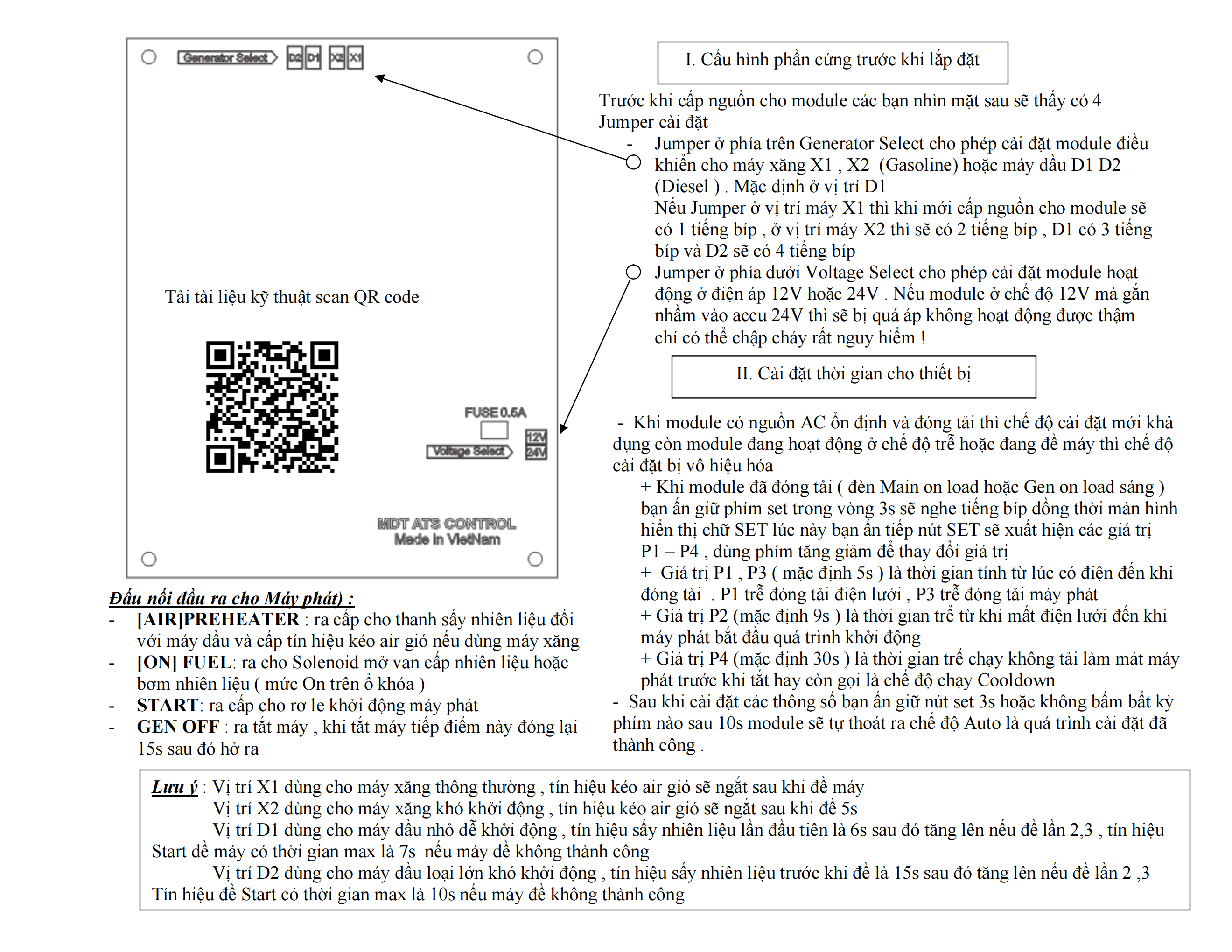

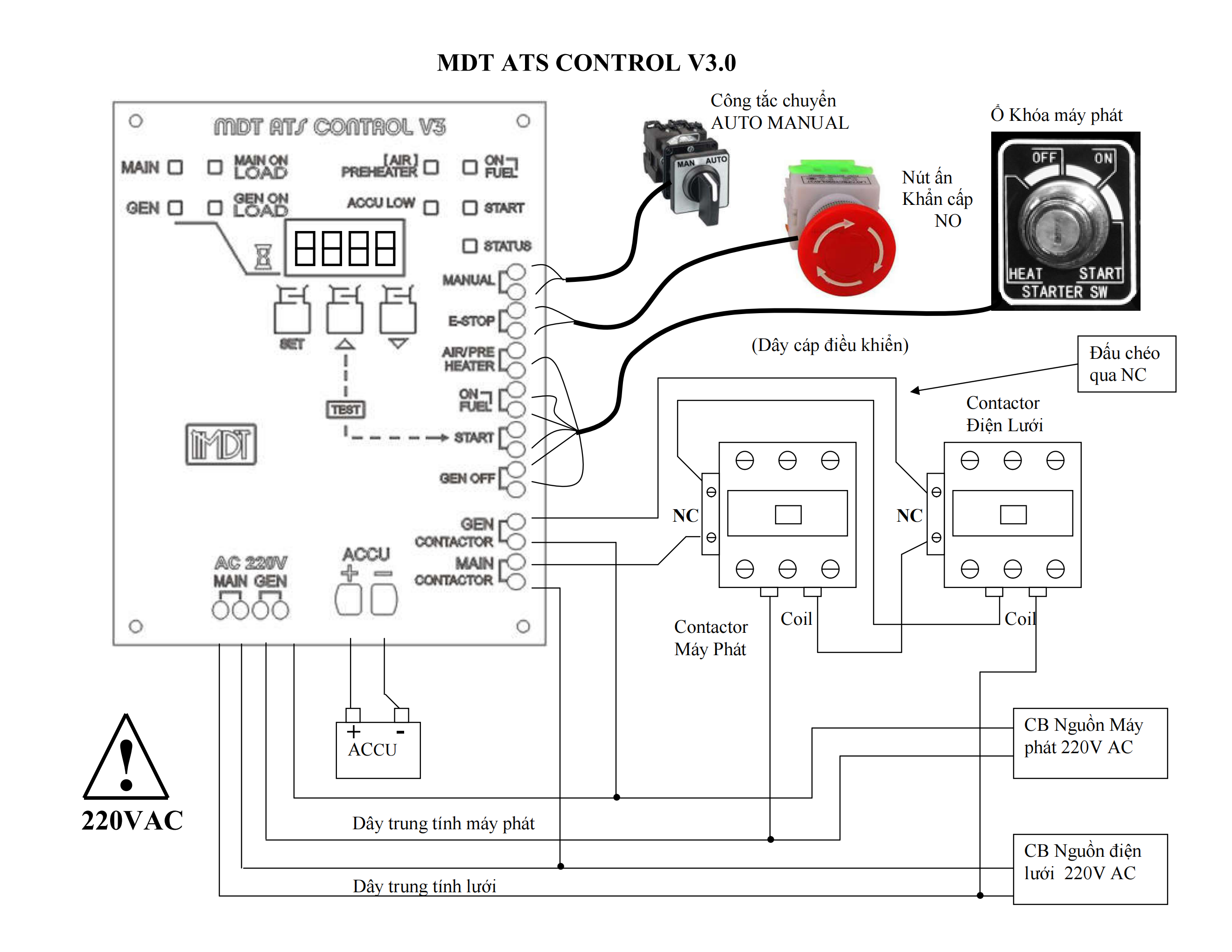

https://banlinhkien.com/minhdt-bo-dieu-khien-ats-control-v3.0-p12117736.html
