Solar_Led_Teardown

Đèn LED dây năng lượng mặt trời 8 chế độ không thấm nước

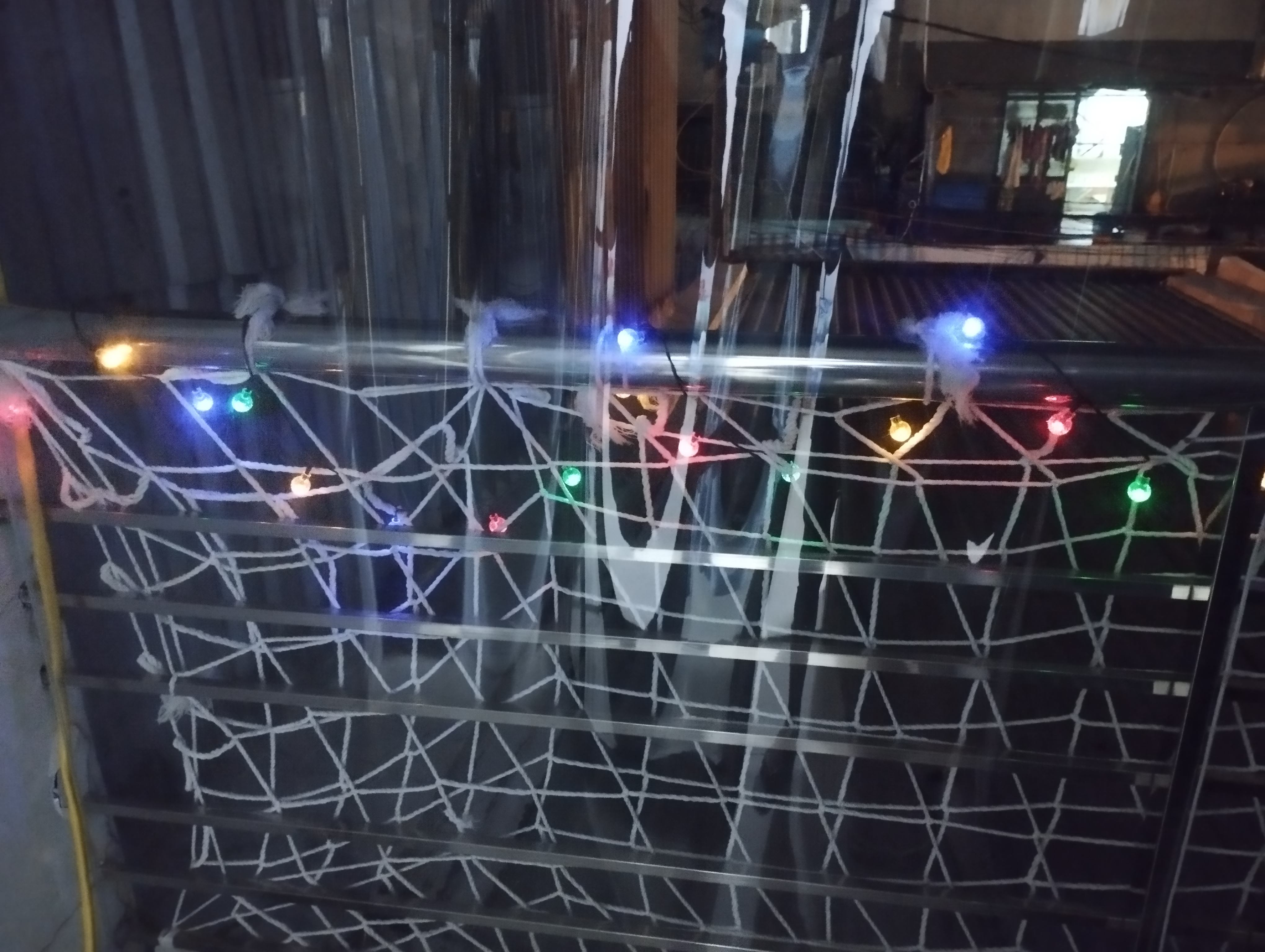

Thấy cũng hay, trang trí cho ban công.

Dùng một thời gian thì thấy nó không còn sáng đèn nữa.

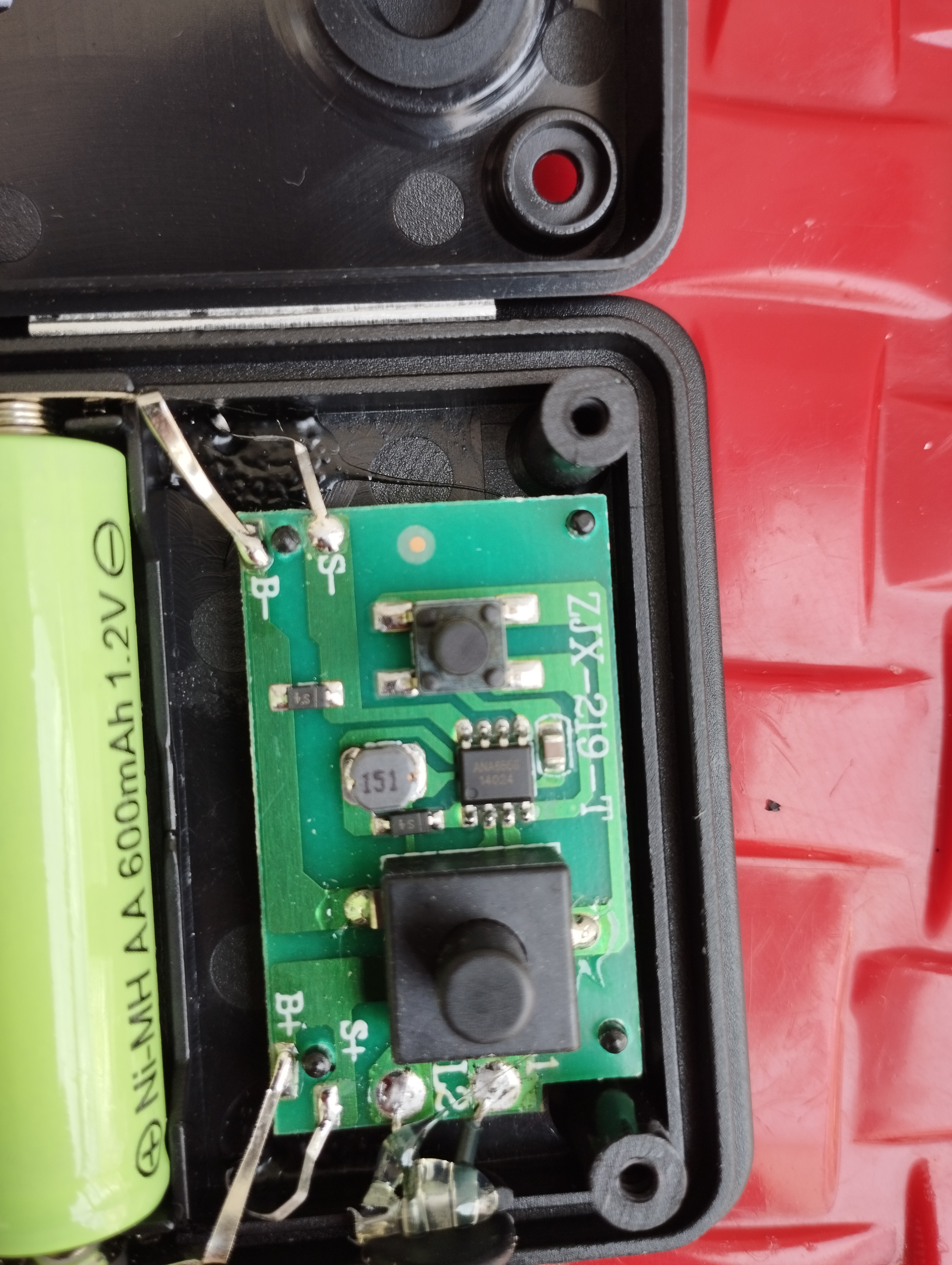

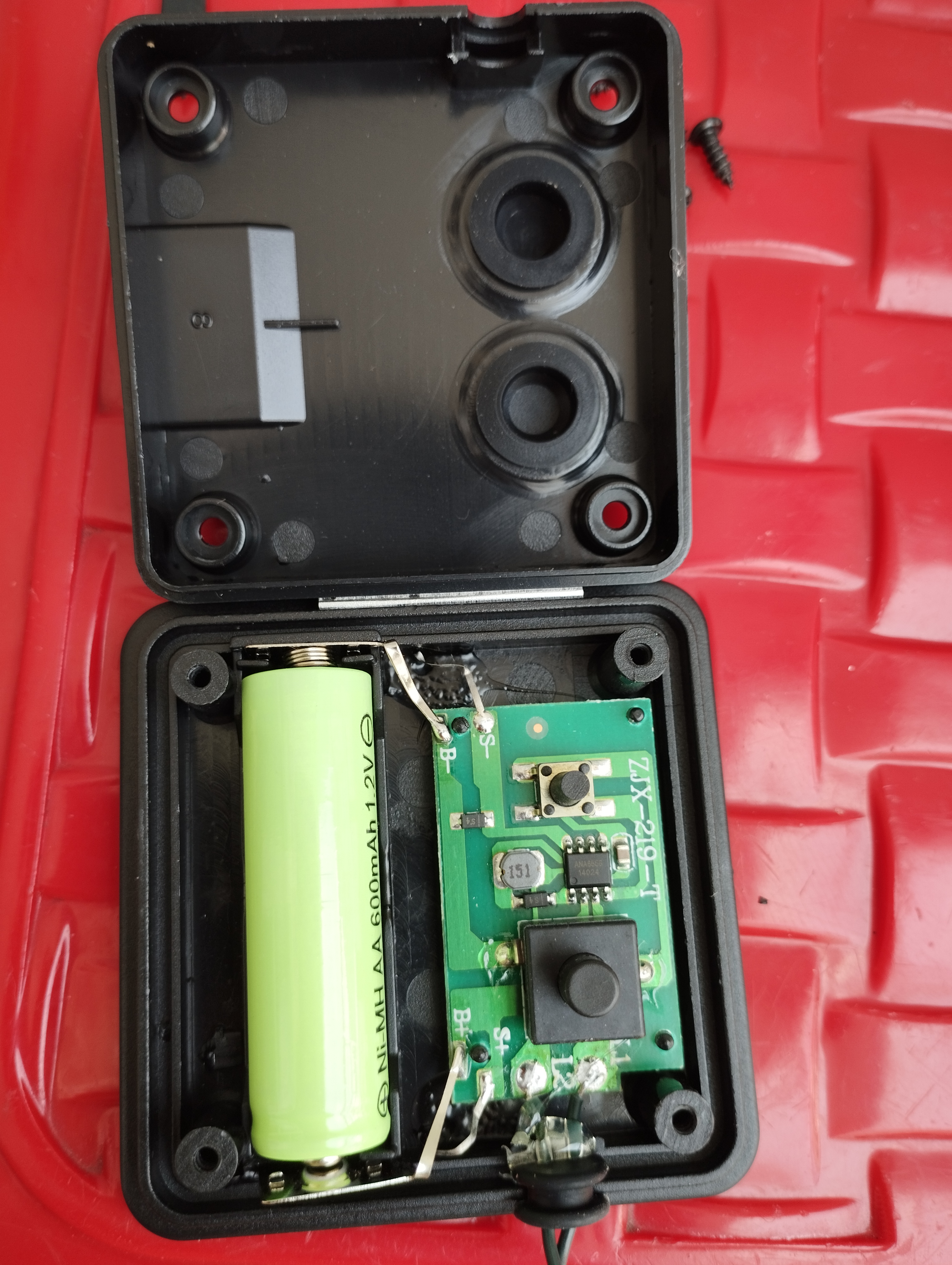

Vậy là phải khui ra để kiểm tra

• Pin sạc 1.2VDC, mức điện áp của pin mặt trời cũng 1.2VDC
• Nút nhấn nguồn là kiểu nhấn giữ
• Nút mode là kiểu nhấn nhả.

Kiểm tra:

Led

• Dây led không phân âm/dương. Dây led có đến 4 màu sắc
• Mình đã thử với 3.7VDC, áp đại vào led, sáng 2 màu. Sau đó mình đảo cực, sáng 2 màu còn lại.

Boot áp

• Mình đo được có sự tăng áp từ 1.2VDC lên 4.5VDC, và đc cấp vào cho IC hoạt động.
• Chưa rõ là tại sao chỉ với cuộn cảm và diot thì lại boot lên đc 4.5VDC

IC chính có các chức năng

• Nhận các signal của nút Mode.
• Kiểm tra điện áp của pin mặt trời:
  • Nếu có điện áp –> Led không sáng
  • Nếu không có tín hiệu điện áp, sẽ cho nhấp led theo mode seting
• Output cho led là khoảng 3.7VDC, và có khả năng tự đảo chiều âm/dương.

Suy nghĩ:

• Sau này nếu mạch led này bị hư, mình có thể tự thiết kế một board MCU nhỏ.
• Dạng như ESP32, có kết nối WiFi, điều khiển từ xa các kiểu, làm thành bộ led IoT luôn. =]]
