Power_ACC_USB_Type_C

Changelog

Ngày Mô tả
25/6/2025 Bài viết về bộ nguồn ACC (Hardware Kit)
28/8/2025 Thiết bị test và test-case

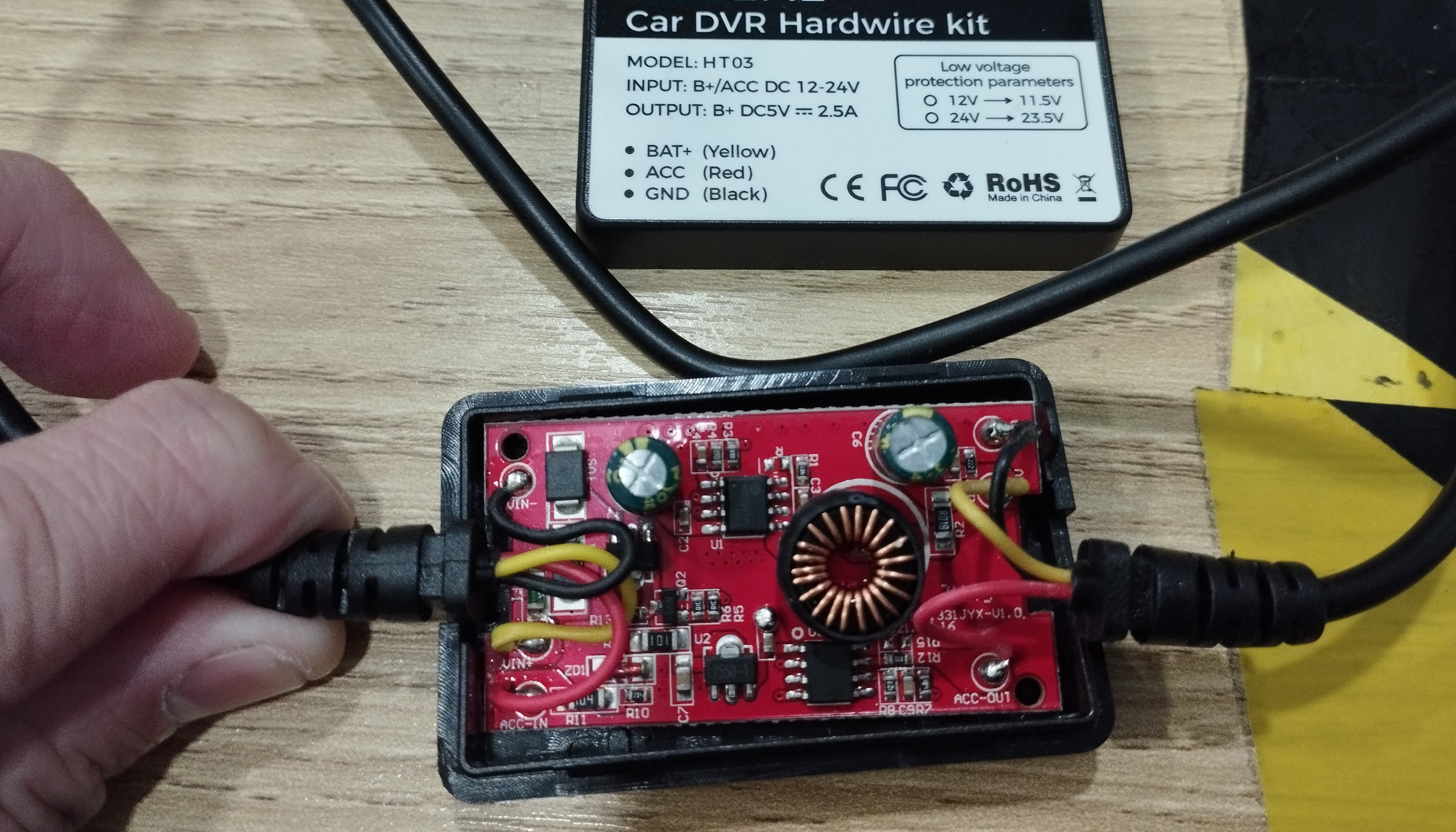

Hình 1

  • Trong hình là mình có một bộ nguồn ACC kết nối với camera, hỗ trợ chất năng Ghi hình đỗ xe.
  • Tham khảo về thêm về Bộ nguồn trực tiếp ACC
  • Mình đã thử nghiên cứu thì đánh giá như sau:

Nguyên tắc hoạt động chính: Là chuyển đổi mức điện áp từ 12VDC -> 5VDC.

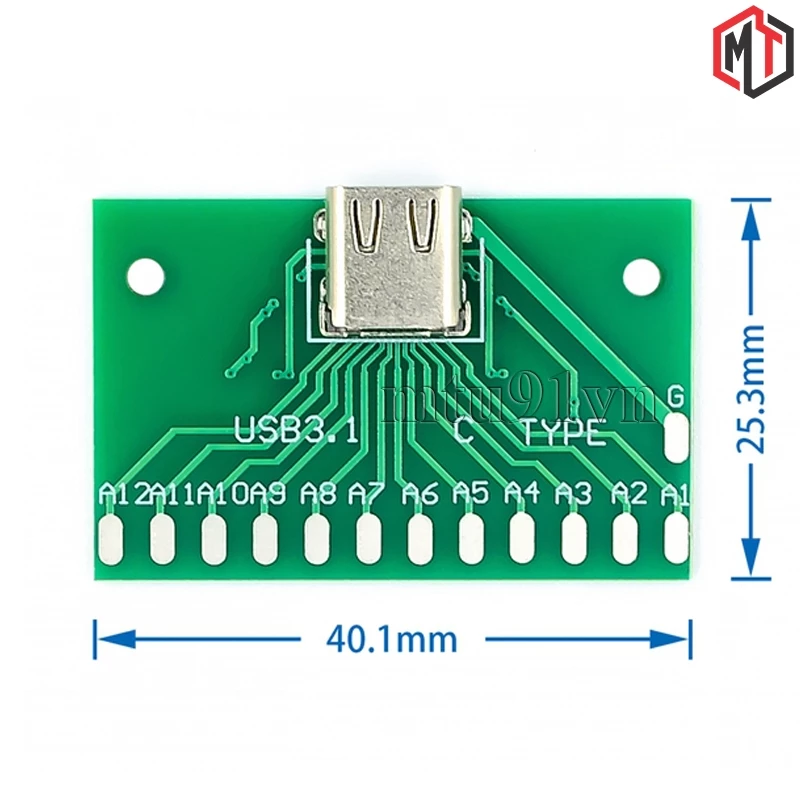

Sử dụng một board nhỏ của USB Type C ra chân

Hình 2

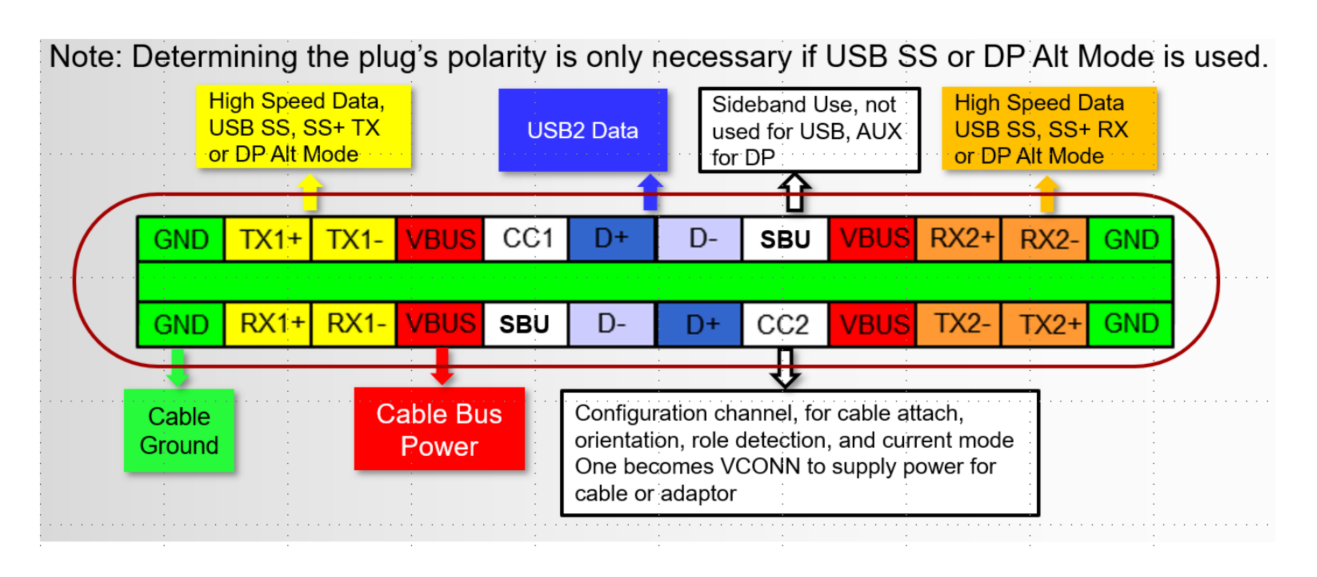

Hình 3

  • Thiết bị camera sẽ có chân đọc tín hiệu digital của ACC –> Từ đó nhận diện đc trạng thái.
  • Vị trí tương ứng:
Dây USB Type C pintout
B+ (5VDC) A4, A9, B4, B9
GND A1, A12, B1, B12
ACC (5VDC) A5, B5

Note: USB Type C pintout chân A5 và B5 chính là CC2.

Cập nhật ngày 28/8/2025

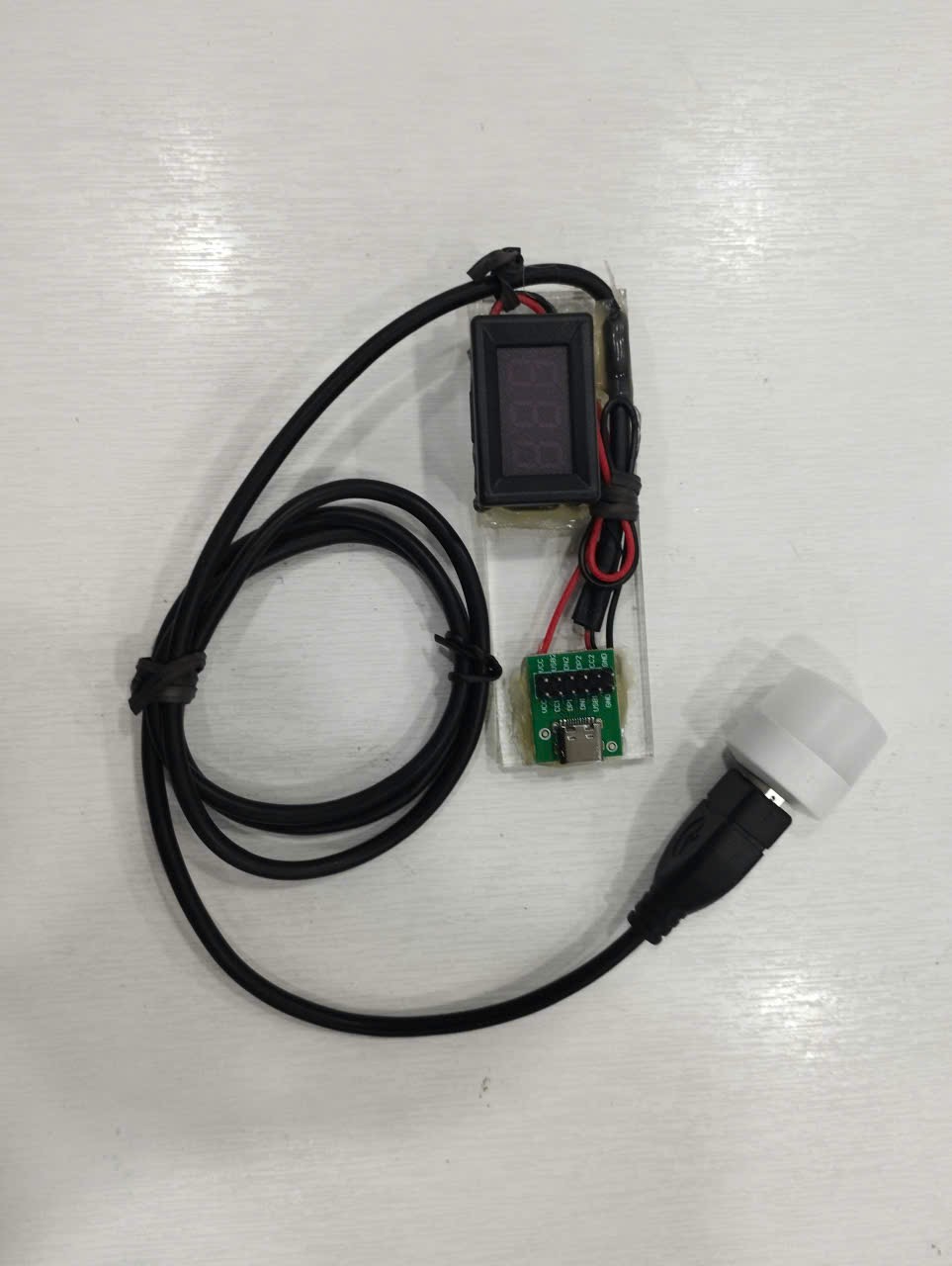

Thiết bị test

Thiết bị

Mô tả

  • Thiết bị có đồng hồ nhỏ, luôn đo điện áp đầu ra của cổng type C.
  • Khi trạng thái ACC ON, bóng đèn led nhỏ sẽ sáng lên.

Test-case

  • Chuẩn bị một bộ nguồn điều chỉnh điện áp.
  • Một bộ giả lập trạng thái ACC.
  • Một bộ dây nguồn ACC (Hardware Kit).
  • Và thiết bị test (như hình trên)

Mức điện áp 12VDC

ACC Điện áp Trạng thái thiết bị test
ACC ON > 11.5VDC Thiết bị có điện áp và đèn sáng
ACC OFF > 11.5VDC Thiết bị có điện áp, đèn không sáng
ACC OFF <= 11.5VDC Thiết bị ban đầu có điện áp, sau 3s sẽ không còn đo điện áp, đèn không sáng
ACC ON <= 11.5VDC Thiết bị có điện áp trở lại và đèn sáng

Mức điện áp 24VDC

  • Lưu ý: Cần tắt hết tất cả các thiết bị, và chọn đúng mức điện áp ngay từ đầu là 24VDC.
  • Để tránh bộ HW kit nhận sai mức điện áp.
ACC Điện áp Trạng thái thiết bị test
ACC ON > 23.5VDC Thiết bị có điện áp và đèn sáng
ACC OFF > 23.5VDC Thiết bị có điện áp, đèn không sáng
ACC OFF <= 23.5VDC Thiết bị ban đầu có điện áp, sau 3s sẽ không còn đo điện áp, đèn không sáng
ACC ON <= 23.5VDC Thiết bị có điện áp trở lại và đèn sáng

=> Bộ Hardware Kit ở ngưỡng 12VDC và 24VDC đã hoạt động đúng chức năng
Khi ACC ON thì sẽ luôn có điện áp, cho camera luôn hoạt động
Còn khi ACC OFF và mức điện áp dưới ngưỡng, HW kit sẽ tự động ngắt nguồn để bảo vệ bình ắc-quy.
