IR_Cut_Filter

Mình mới biết về khái niệm IR Cut Filter trên camera hành trình (dashcam).

Theo kiến thức về điện tử/IoT của mình, để nhận biết giữa ngày/đêm của camera thì:

1. Cảm biến ánh sáng để nhận diện.
2. Đặt timer để chuyển.
3. Xử lý hình ảnh để nhận biết.

Dashcam thì có vẻ chỉ dùng 1 và 3 để nhận biết ngày/đêm.

Đây là một bài viết trên Facebook về IR Cut Filter

Hình 1

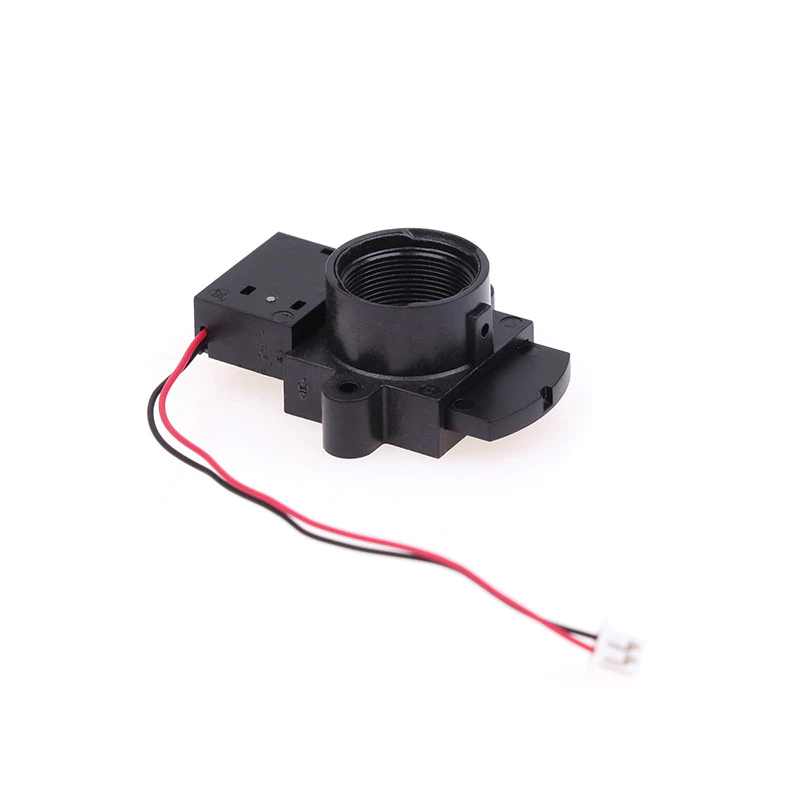

Tham khảo sản phẩm trên shopee Bộ lọc cắt hồng ngoại

Hình tham khảo

Tiếp theo tham vấn AI để mình hiểu rõ hơn

Cảm biến ánh sáng + IR Cut Filter

  • Cảm biến ánh sáng và IR Cut Filter đều là một linh kiện phần cứng.
  • Như bài viết ở trên, IR Cut Filter có chức năng lọc bớt tia hồng ngoại (khi trời sáng).
  • Còn cảm biến ánh sáng (thường dùng Quang trở - LDR) để nhận diện sáng tối, lúc đó sẽ đẩy motor vào/ra cho bộ IR Cut.
  • Một so sánh khá thú vị:

Cảm biến ánh sáng (Light Sensor/LDR): Là “Mắt” (để nhìn xem trời tối chưa).
IR Cut Filter: Là “Kính mát” (để đeo vào hoặc tháo ra giúp lọc ánh sáng).

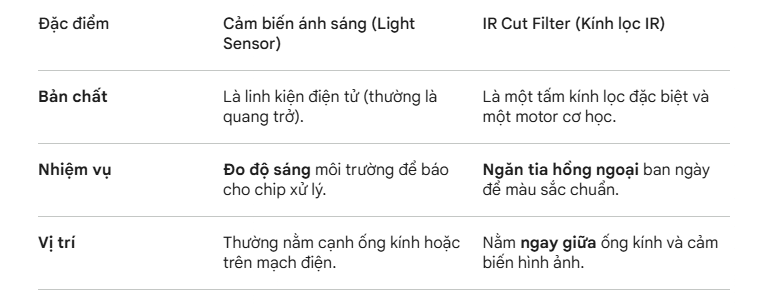

Hình 2

Thuật toán ADN (Adaptive Day Night) - Thường gọi là Electronic Day/Night (Soft Day/Night)

  • Thay vì dùng một cảm biến ánh sáng riêng biệt (quang trở - LDR) hay bộ hẹn giờ
  • Một số dòng camera tiết kiệm chi phí sử dụng chính Cảm biến hình ảnh (Image Sensor) để làm nhiệm vụ đo sáng.
  • Cách Software-based Switching (Chuyển đổi dựa trên phần mềm) này vận hành:

Bước 1 - Phân tích dữ liệu điểm ảnh: Chip xử lý hình ảnh (DSP) liên tục phân tích độ sáng (Luminance) của các khung hình đang quay (Thuật toán lấy mẫu dữ liệu từ cảm biến để tính toán giá trị độ chói (Y trong hệ màu YUV)).
Bước 2 - Ngưỡng Lux: Khi thuật toán nhận thấy giá trị độ sáng trung bình giảm xuống dưới một mức nhất định (ví dụ < 10 Lux), nó sẽ hiểu là “trời tối”.
Bước 3 - Triệt tiêu màu (Desaturation): Thay vì gạt một tấm kính lọc vật lý (IR Cut), phần mềm sẽ ra lệnh cho chip xử lý loại bỏ hoàn toàn tín hiệu màu (Chroma). Kết quả là hình ảnh biến thành trắng đen (Grayscale).

  • Đây là một số so sánh:

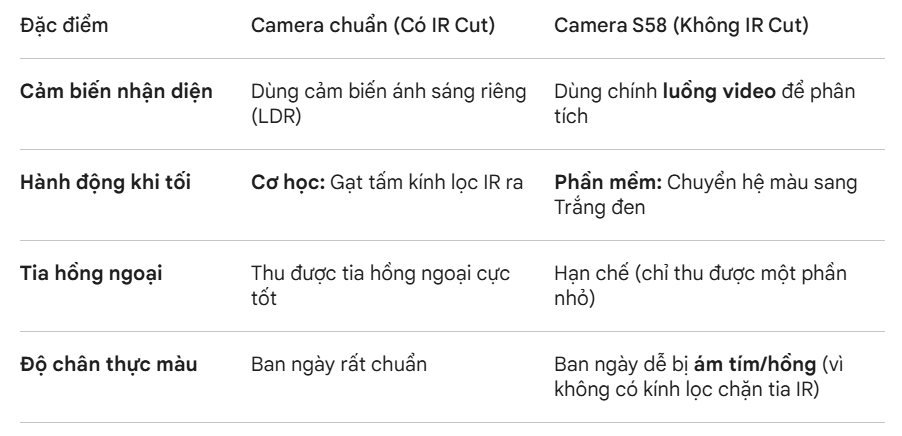

Hình 3

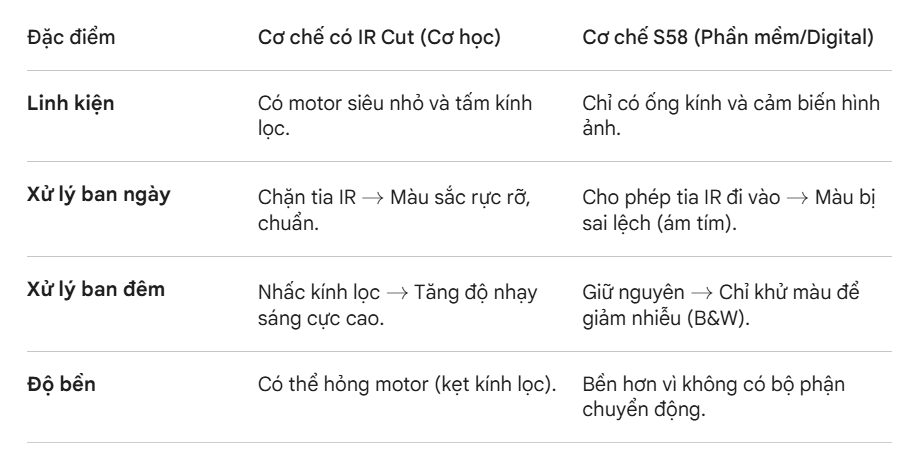

Hình 4

  • Ngoài ra còn có ADN “Kết hợp phần cứng” (True Day/Night):

Thuật toán ADN sau khi phân tích xong (Bước 1 & 2) sẽ ra lệnh cho một cái motor nhỏ gạt kính lọc IR-Cut thật sự. Đây là loại cao cấp, cho hình ảnh đẹp cả ngày lẫn đêm.
