Cau_chi_Oto
| Ngày | Mô tả |
|---|---|
| 24/7/2025 | Khởi tạo bài viết về cầu chì ô tô |
| 24/9/2025 | Bổ sung ghi chú về loại dây chia cầu chì |

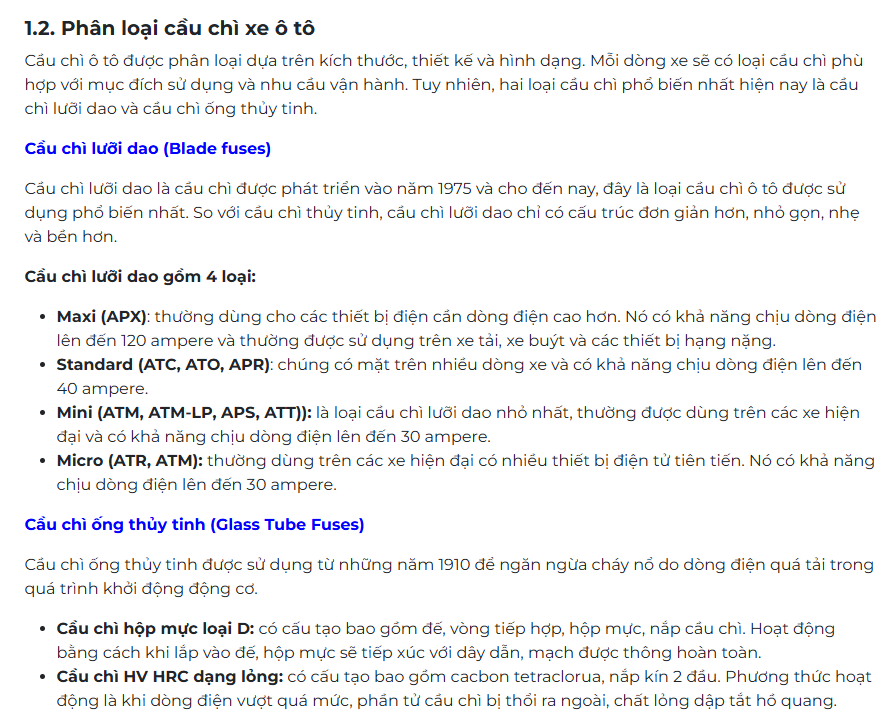

Tham khảo về Cầu chì xe
- Vậy là trên xe ô tô, mình hay đụng nhất là các loại cầu chì dạng lưỡi dao (Blade fuses)
- Đôi khi người ta gọi:
Standard - Chân to
Mini - Chân nhỏ
Micro - Chân cụt

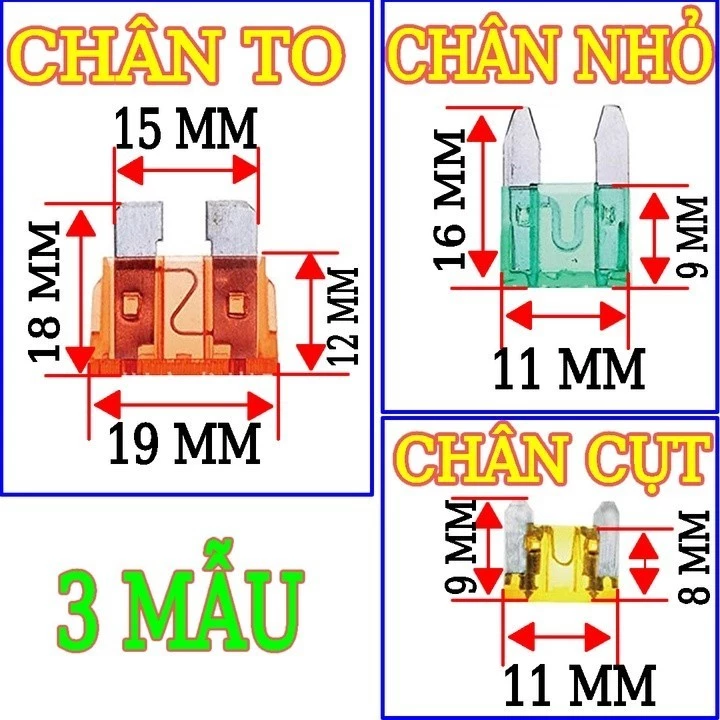

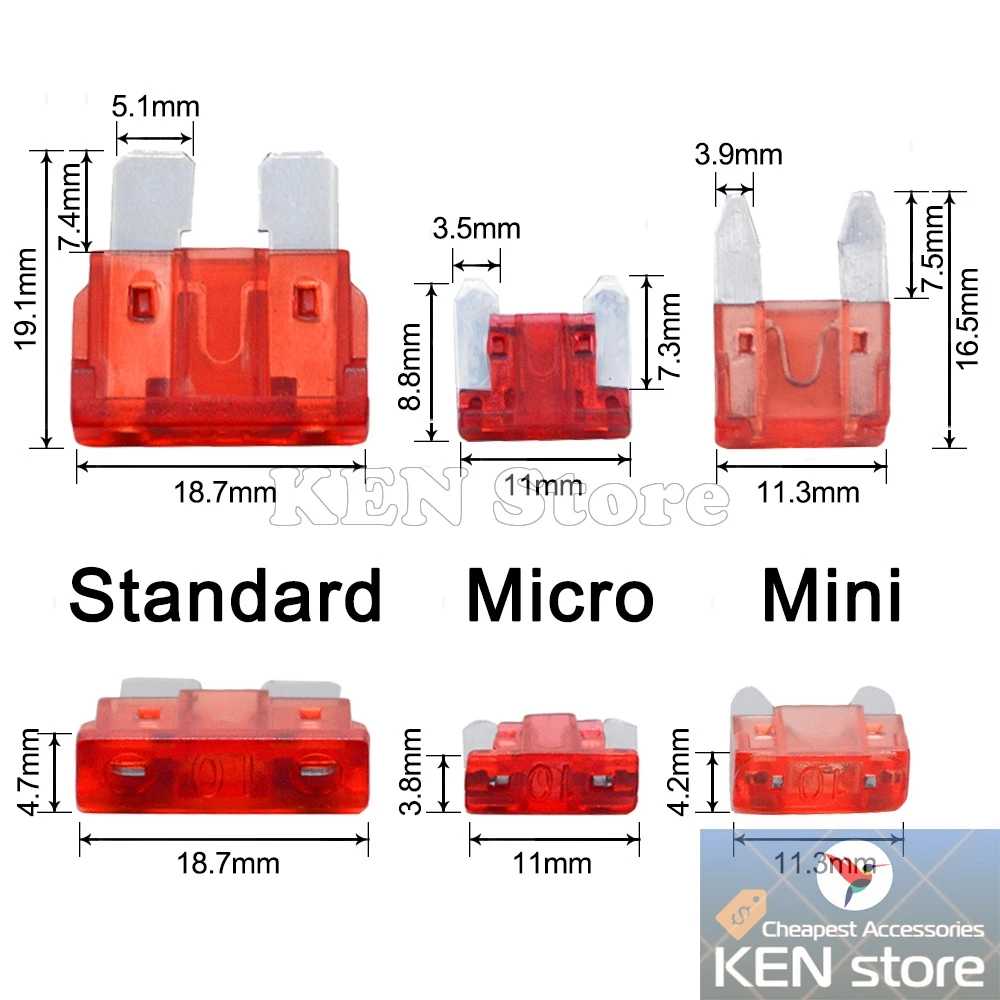

Một số hình ảnh và kích thước cầu chì:

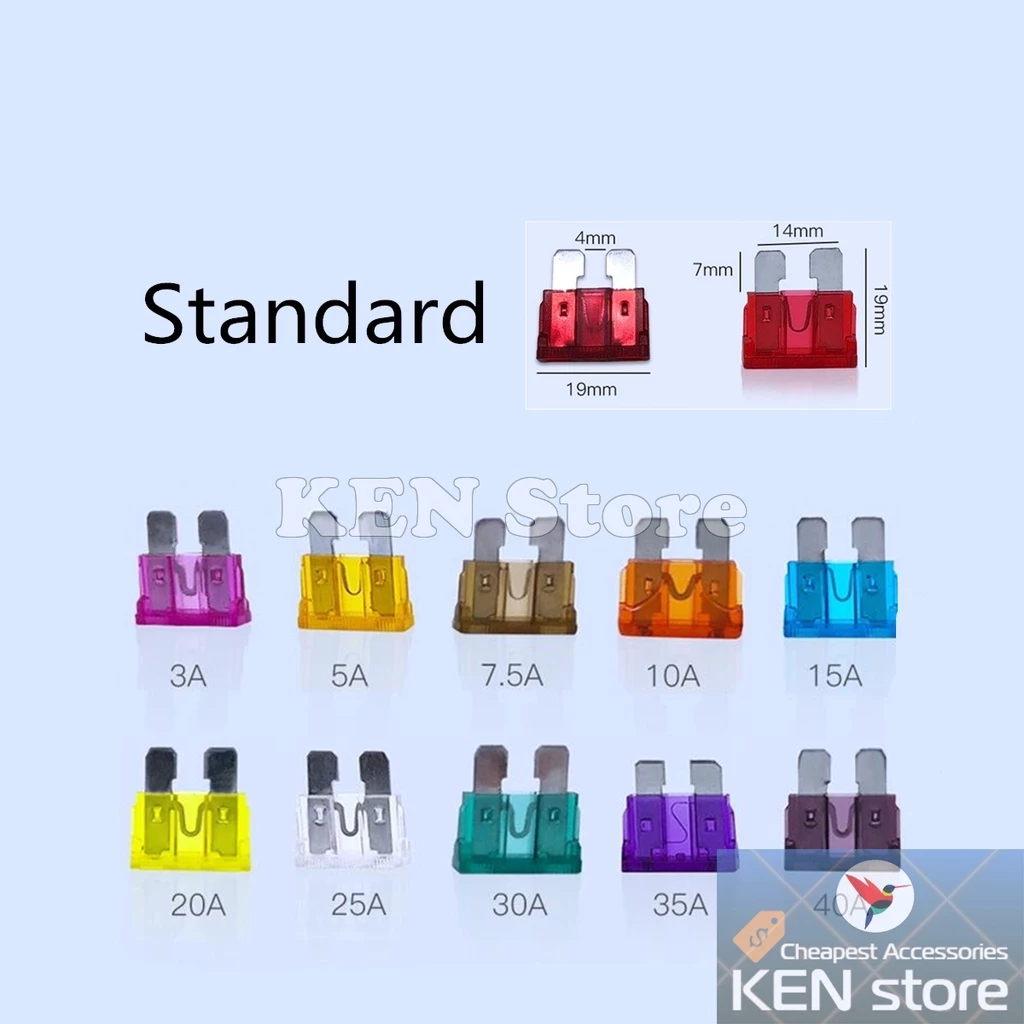

- Standard - Chân to:

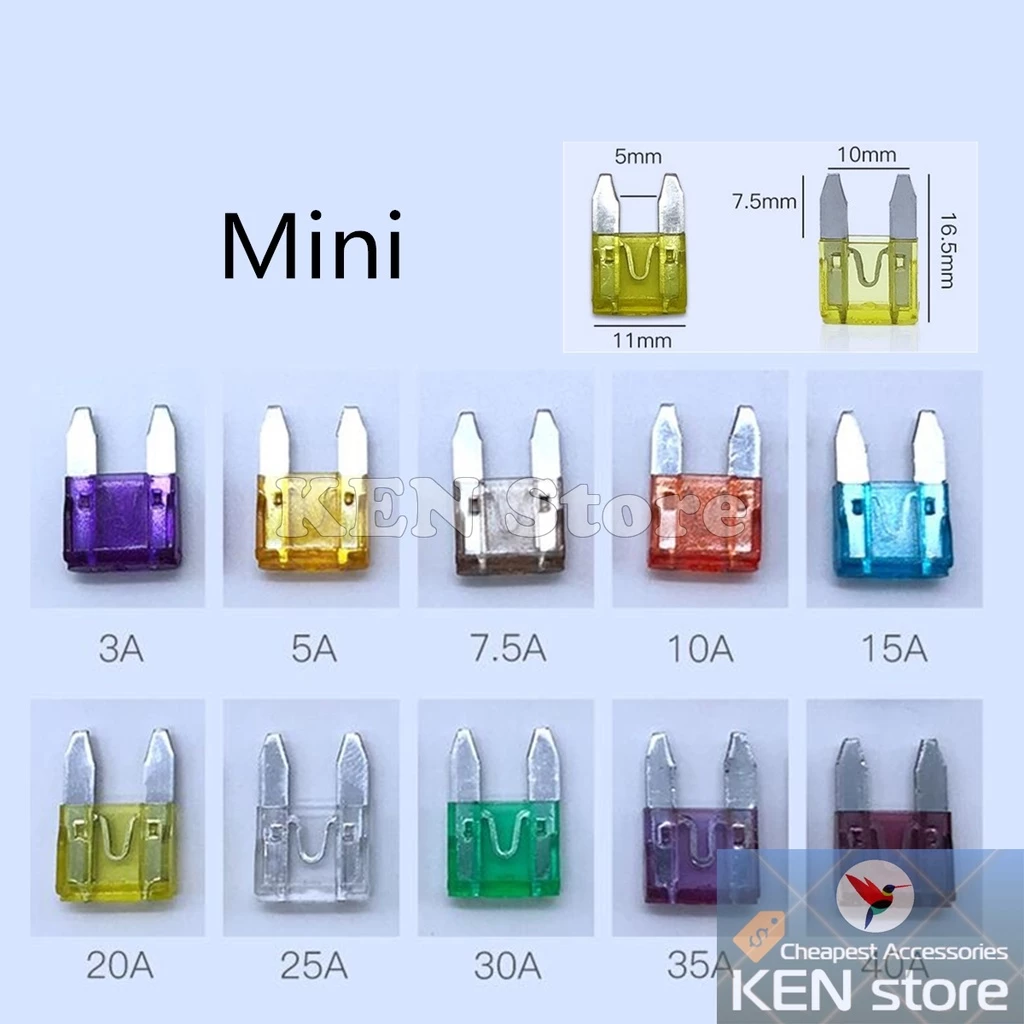

- Mini - Chân nhỏ:

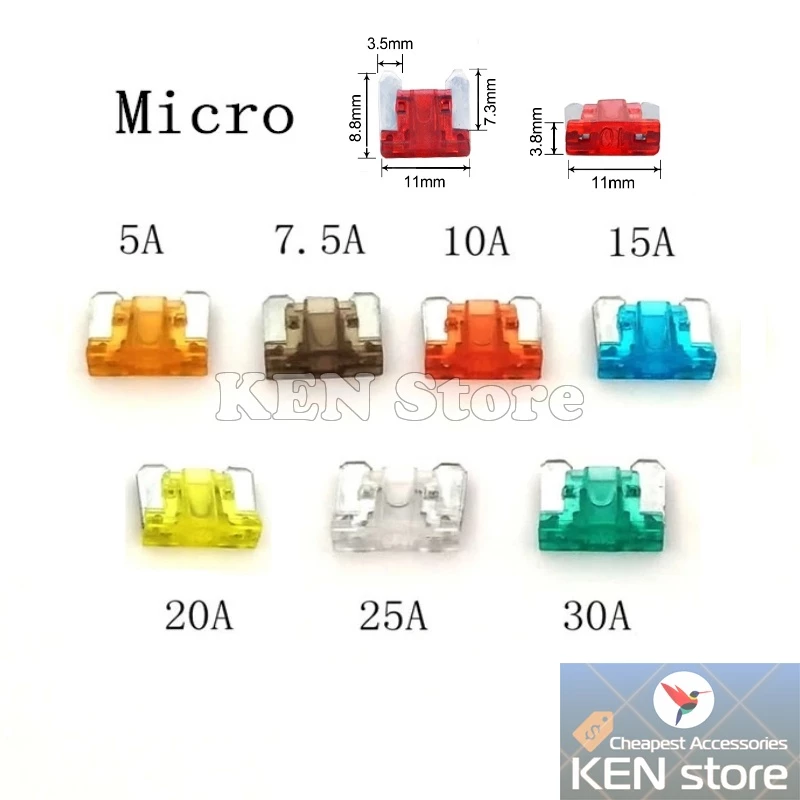

- Micro - Chân cụt:

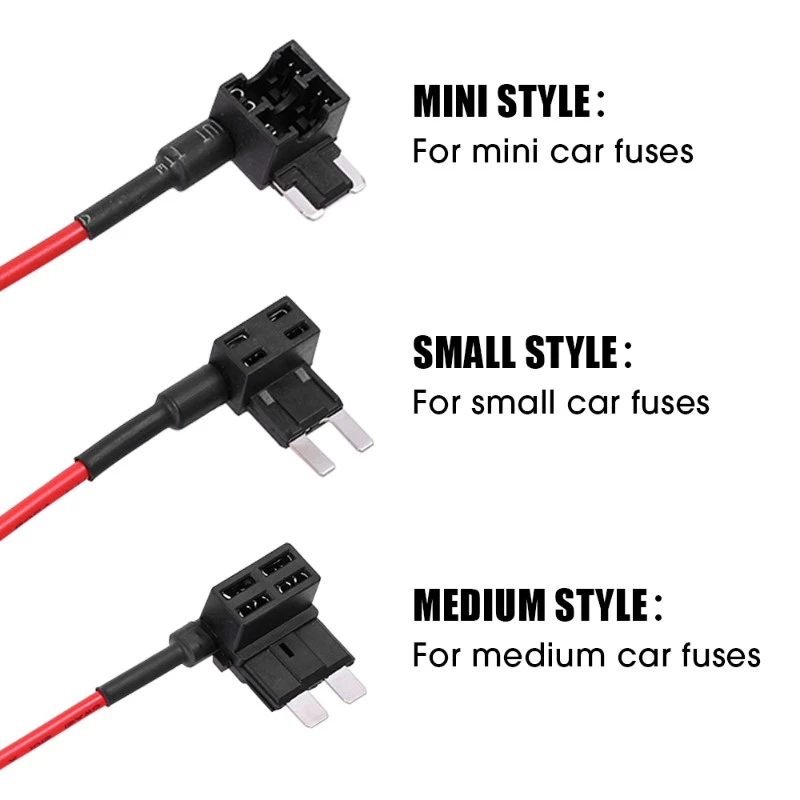

Chia cầu chì:
Khi lắp camera mà cần dùng đến Hardware Kit (hay Nguồn ACC), mà để không làm mất zin xe, thì mình có thể sử dụng công cụ Chia cầu chì.
Bộ công cụ test cầu chì
Cách sử dụng (tham khảo)
Cách lắp cầu chì chuẩn, an toàn và Câu chuyện về rủi ro
B+ -> Ghế điện (An toàn nhất là "ghế điện bên phụ") (thường trực 12VDC)
GND -> Mass sườn xe
ACC -> Cầu chì USB (Khi mở máy thì sẽ là 12VDC)
Ngoài ra có một số vị trí cũng có điện thường trực hay độ rủi ro sẽ lớn hơn so với vị trí ghế điện.
Về nguyên tắc thì bất kì món nào mình lắp lên xe và khi xảy ra sự cố thì hãng đều có quyền từ chối bảo hành.
Cho dù có lắp camera hành trình với nguồn tẩu thuốc đi chăng nữa.
Do đó khi xảy ra xự cố ngoài ý muốn thì chỉ có Thương lượng và tìm cách giải quyết.
Ngày 24/9/2025
Có một số vị trí cầu chì ban đầu tưởng là B+. Nhưng khoảng sau 10 phút hoặc 30 phút thì vị trí này bị mất nguồn –> Các vị trí này vẫn được tính là ACC. Thành ra nên chọn đúng vị trí B+, luôn luôn có nguồn.

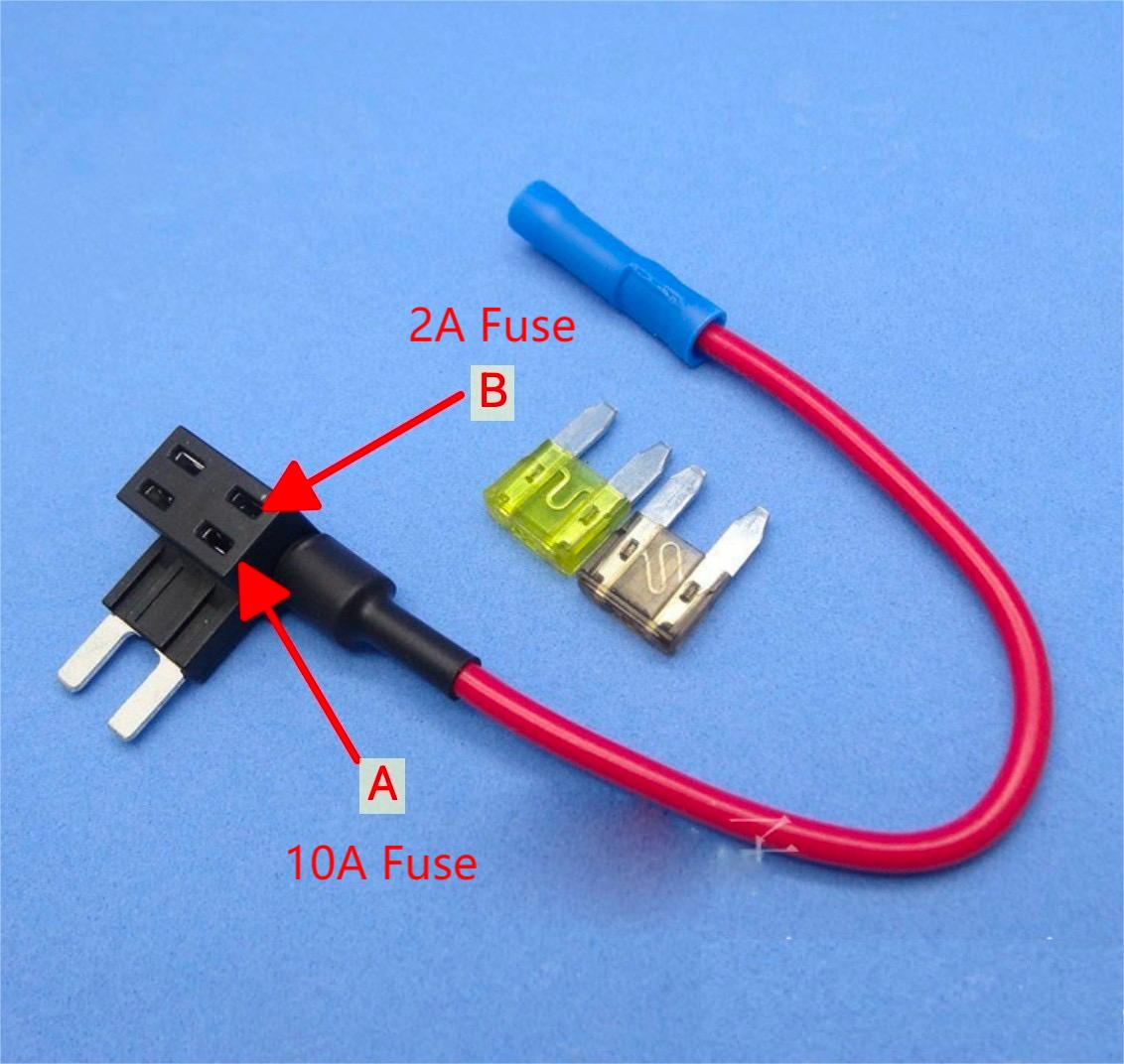

Dây chia cầu chì
Trong thực tế, kỹ thuật sẽ dùng 2 loại cầu chì là: cầu chì 2A và 10A.
- Như hình trên, ở vị trí B sẽ dùng loại
cầu chì 2A–> Để bảo vệ cho camera. - Ở vị trí A là dùng
cầu chì 10A(hoặc loại cầu chì theo xe) –> Để bảo vệ cho xe ô tô.
Sơ đồ cấu tạo của dây cầu chì
Dựa vào sơ đồ thì khi gắn đúng chiều dòng điện có thể bảo vệ sản phẩm một cách an toàn nhất.
Chiều dòng điện đi vào, xác định bằng cách rút cầu chì trên xe ra và đo tại chân hộp cầu chì:
- Luôn có điện khi tắt-mở chìa khóa -> B+.
- Có điện 12V và mất điện 12V khi tắt-mở khóa -> ACC.

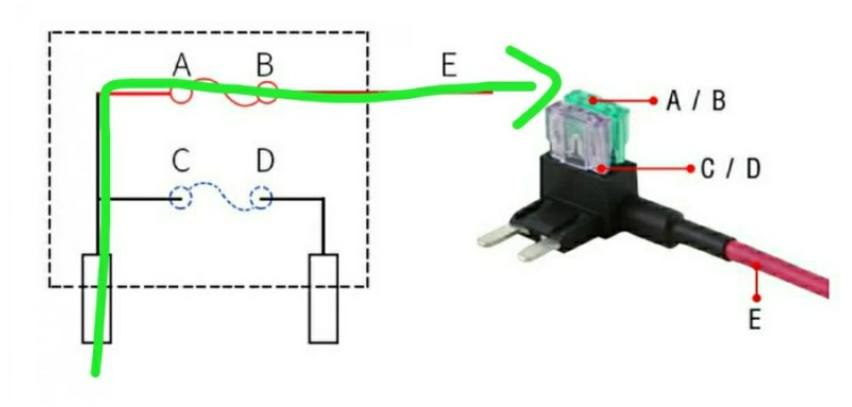

Lắp đúng chiều In/Out:

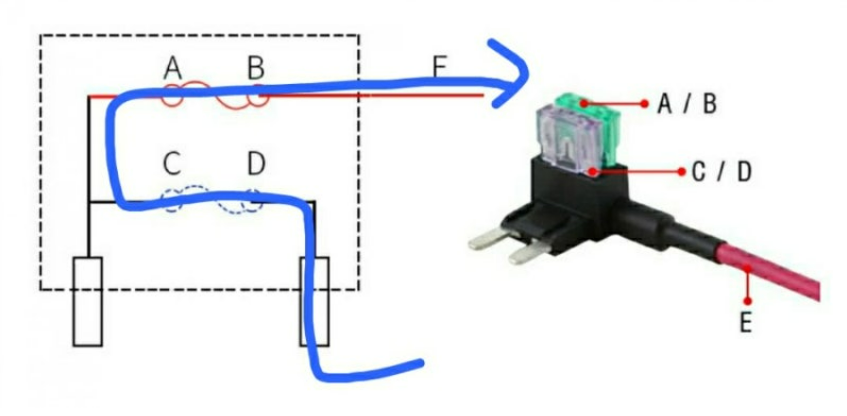

Lắp sai chiều In/Out:
